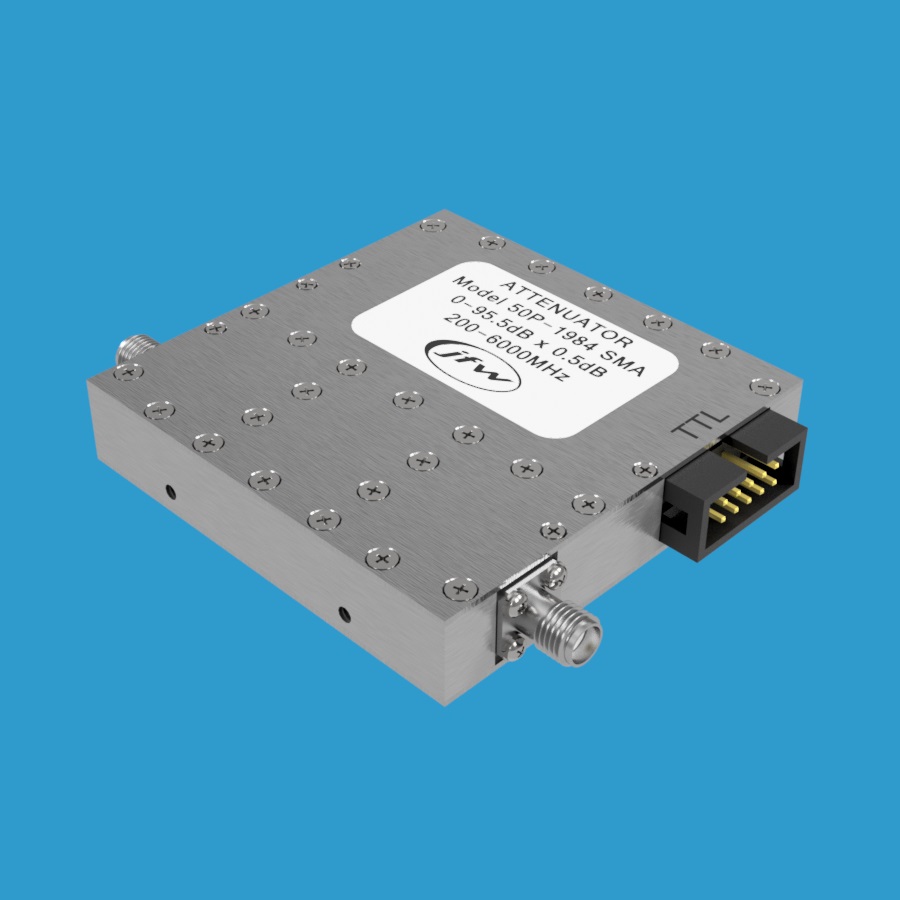

JFW Industries 50P-1984 固态可编程衰减器
品牌: JFW Industries
型号: 50P-1984
JFW 50P-1984是一款50欧姆固态可编程衰减器，频率范围200-6000 MHz，衰减范围0至95.5dB，步进0.5dB，支持TTL控制，双向工作，额定输入功率+27 dBm，可选SMA连接器。
产品详情
产品概述
JFW Industries 50P-1984 是一款50欧姆固态可编程衰减器，衰减范围为0至95.5dB，步进精度0.5dB。该设备支持双向工作，额定射频输入功率为+27 dBm，可选配SMA母头或SMA公头射频连接器。
主要技术参数
- 阻抗：50 Ohm
- 频率范围：200-6000 MHz
- 总衰减量：95.5 dB
- 衰减步进：0.5 dB
- 切换速度：4 μs
- 射频输入功率：+27 dBm
- 控制方式：TTL
- 射频连接器：SMA（母头或公头可选）
衰减步进控制
该衰减器具有八个独立控制的衰减步进：0.5dB、1dB、2dB、4dB、8dB、16dB、32dB和32dB。通过组合不同的步进可实现精确的衰减值设置。
TTL控制说明
每个衰减步进都有对应的TTL控制线，具体控制引脚排列请参见外形图。
- TTL高电平：开启对应衰减步进
- TTL低电平：关闭对应衰减步进
- 可同时使用多条控制线来设置组合衰减值
- 示例1：激活7dB设置时，需将1dB、2dB、4dB控制线均设为TTL高电平
- 示例2：激活17dB设置时，需将1dB和16dB控制线均设为TTL高电平
- 插入损耗状态（0dB）：将所有控制线设为TTL低电平
