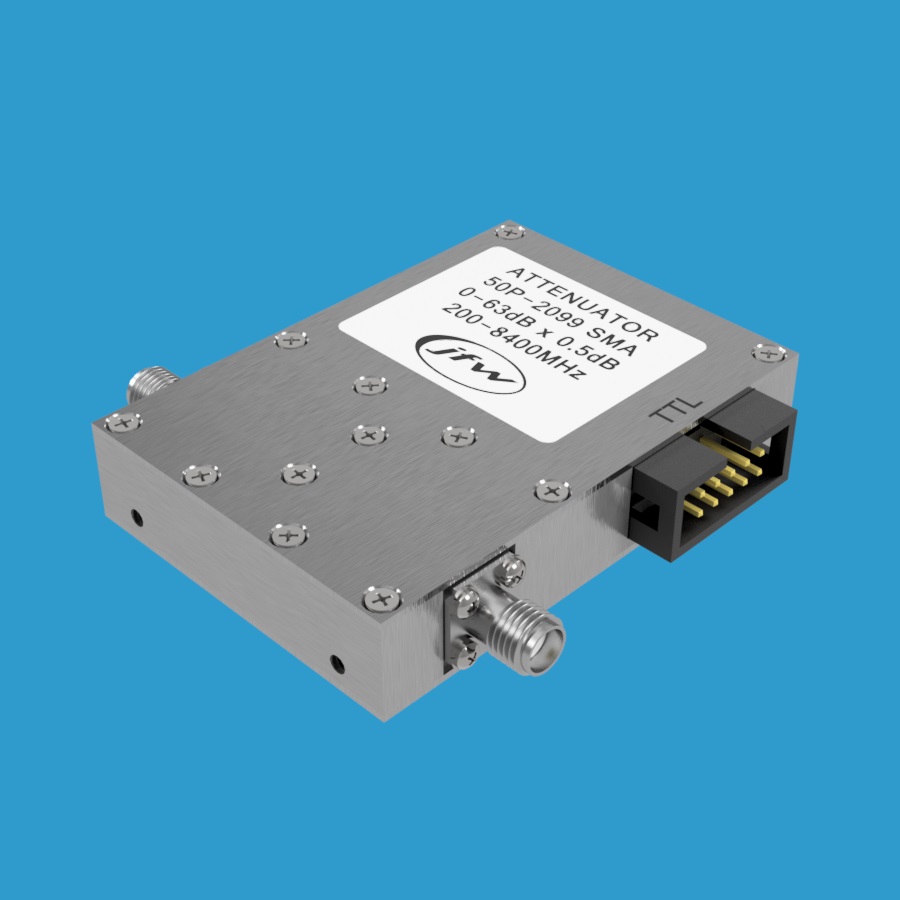

JFW Industries 50P-2099 固态可编程衰减器 200-8400MHz
品牌: JFW Industries
型号: 50P-2099
JFW Industries 50P-2099 是一款50欧姆固态可编程衰减器，频率覆盖200-8400 MHz，衰减范围0-63dB，步进0.5dB，支持TTL控制和双向操作，配备SMA母头连接器。
产品详情
产品概述
JFW Industries 50P-2099 是一款50欧姆固态可编程衰减器，工作频率覆盖200-8400 MHz，衰减范围为0至63dB，步进精度为0.5dB。该设备支持双向操作，配备SMA母头射频连接器。
射频功率等级
该衰减器的输入端口和输出端口具有不同的射频功率额定值：
- 输入端口：额定功率 +24 dBm
- 输出端口：额定功率 +15 dBm
衰减步进
该衰减器具有七个独立控制的衰减步进，可通过组合实现精确的衰减值设定：
- 0.5 dB
- 1 dB
- 2 dB
- 4 dB
- 8 dB
- 16 dB
- 31.5 dB
TTL控制
每个衰减步进对应一条TTL控制线：
- TTL高电平：开启对应衰减步进
- TTL低电平：关闭对应衰减步进
可同时使用多条控制线设置组合衰减值。例如，激活7dB设置时，需将1dB、2dB、4dB控制线均设为TTL高电平；激活17.5dB设置时，需将0.5dB、1dB、16dB控制线设为TTL高电平。将所有控制线设为TTL低电平时，衰减器将处于插入损耗状态（即0dB设置）。
技术参数
- 型号：50P-2099
- 类型：固态可编程衰减器
- 阻抗：50 Ohm
- 频率范围：200-8400 MHz
- 总衰减范围：0-63 dB
- 步进精度：0.5 dB
- 切换速度：1 μs
- 射频输入功率：+24 dBm（输入端口），+15 dBm（输出端口）
- 控制方式：TTL
- 射频连接器：SMA母头
