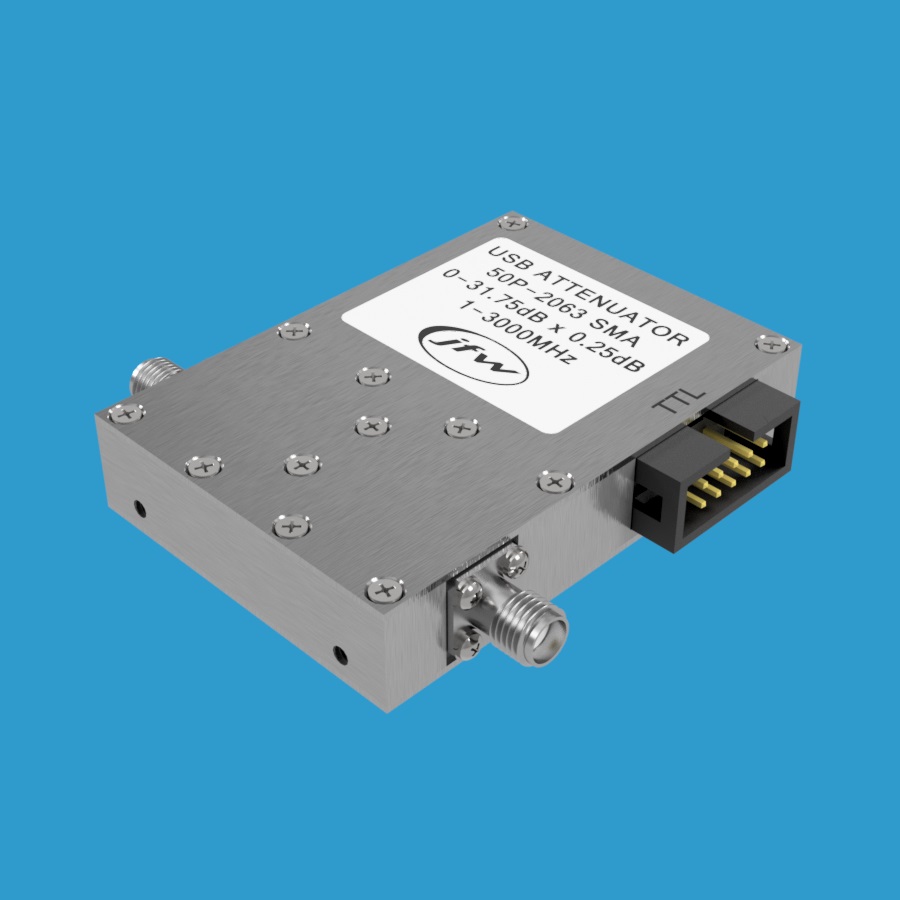

JFW 50P-2063 固态可编程衰减器
品牌: JFW Industries
型号: 50P-2063
JFW 50P-2063是一款50欧姆固态可编程衰减器，频率范围覆盖1-3000 MHz，衰减范围0至31.75dB，步进0.25dB，采用TTL控制方式，配备SMA母头连接器，支持双向操作，适用于射频测试与信号调节应用。
产品详情
产品概述
JFW 50P-2063 是一款50欧姆固态可编程衰减器，衰减范围为0至31.75dB，步进精度为0.25dB。该设备支持双向操作，输入端口在1MHz时额定功率为+18 dBm，在12-3000MHz时额定功率为+27 dBm。产品配备SMA母头射频连接器，适用于多种射频测试与信号调节场景。
技术参数
- 型号：50P-2063
- 品牌：JFW Industries
- 类型：固态可编程衰减器
- 阻抗：50 Ohm
- 总衰减范围：0 至 31.75 dB
- 衰减步进：0.25 dB
- 频率范围：1-3000 MHz
- 切换速度：3 µs
- 射频输入功率：+18 dBm（1 MHz），+27 dBm（12-3000 MHz）
- 控制方式：TTL
- 射频连接器：SMA 母头
衰减步进控制
该衰减器具有七个独立控制的衰减步进：0.25dB、0.5dB、1dB、2dB、4dB、8dB 和 16dB。每个衰减步进对应一条独立的TTL控制线，用户可通过组合控制线实现精确的衰减值设定。
TTL控制说明
TTL高电平将开启对应的衰减步进，TTL低电平将关闭对应的衰减步进。可同时使用多条控制线设置组合衰减值：
- 激活 0.75dB 设置：需将 0.25dB 和 0.5dB 控制线均设为TTL高电平
- 激活 1.5dB 设置：需将 0.5dB 和 1dB 控制线均设为TTL高电平
- 设置为 插入损耗状态（0dB）：所有控制线均设为TTL低电平
