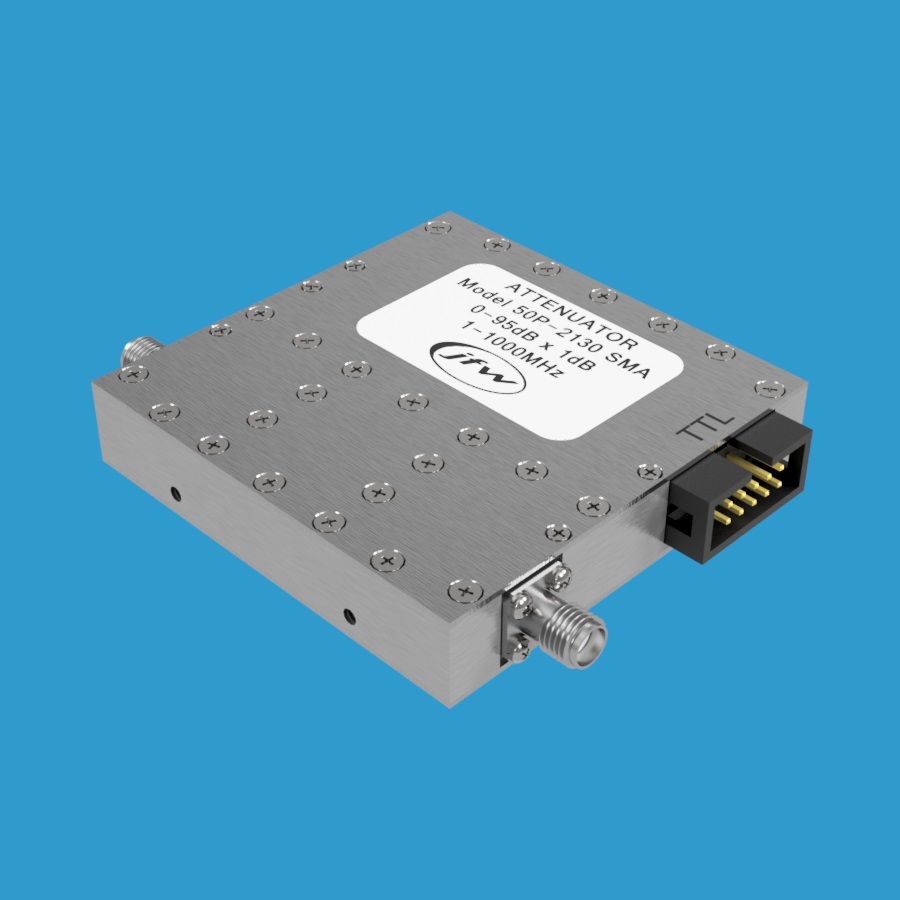

JFW Industries 50P-2130 固态可编程衰减器
品牌: JFW Industries
型号: 50P-2130
JFW Industries 50P-2130 是一款50欧姆固态可编程衰减器，频率范围覆盖1-1000 MHz，衰减范围为0至95dB，步进1dB。采用TTL控制方式，配备SMA连接器，开关速度仅4μs，适用于各类射频测试与信号调节应用。
产品详情
产品概述
JFW Industries 50P-2130 是一款50欧姆固态可编程衰减器，衰减范围为0至95dB，步进精度为1dB。该衰减器配备SMA母头射频连接器，内部包含七个独立控制的衰减档位：1dB、2dB、4dB、8dB、16dB、32dB和32dB，通过组合控制可实现精确的衰减设置。
关键参数
- 型号：50P-2130
- 类型：固态可编程衰减器
- 阻抗：50 Ohm
- 频率范围：1-1000 MHz
- 总衰减范围：0-95 dB
- 衰减步进：1 dB
- 开关速度：4 μs
- 射频输入功率：+18 dBm
- 控制方式：TTL
- 射频连接器：SMA母头
TTL控制说明
每个衰减档位对应一条独立的TTL控制线（具体引脚定义请参考外形图纸）。TTL高电平将开启对应的衰减档位，TTL低电平将关闭对应档位。可同时使用多条控制线来设置组合衰减值，操作示例如下：
- 激活 7dB 设置：需将1dB、2dB、4dB控制线同时设为TTL高电平
- 激活 15dB 设置：需将1dB、2dB、4dB、8dB控制线同时设为TTL高电平
- 设置 0dB（插入损耗状态）：将所有控制线设为TTL低电平
