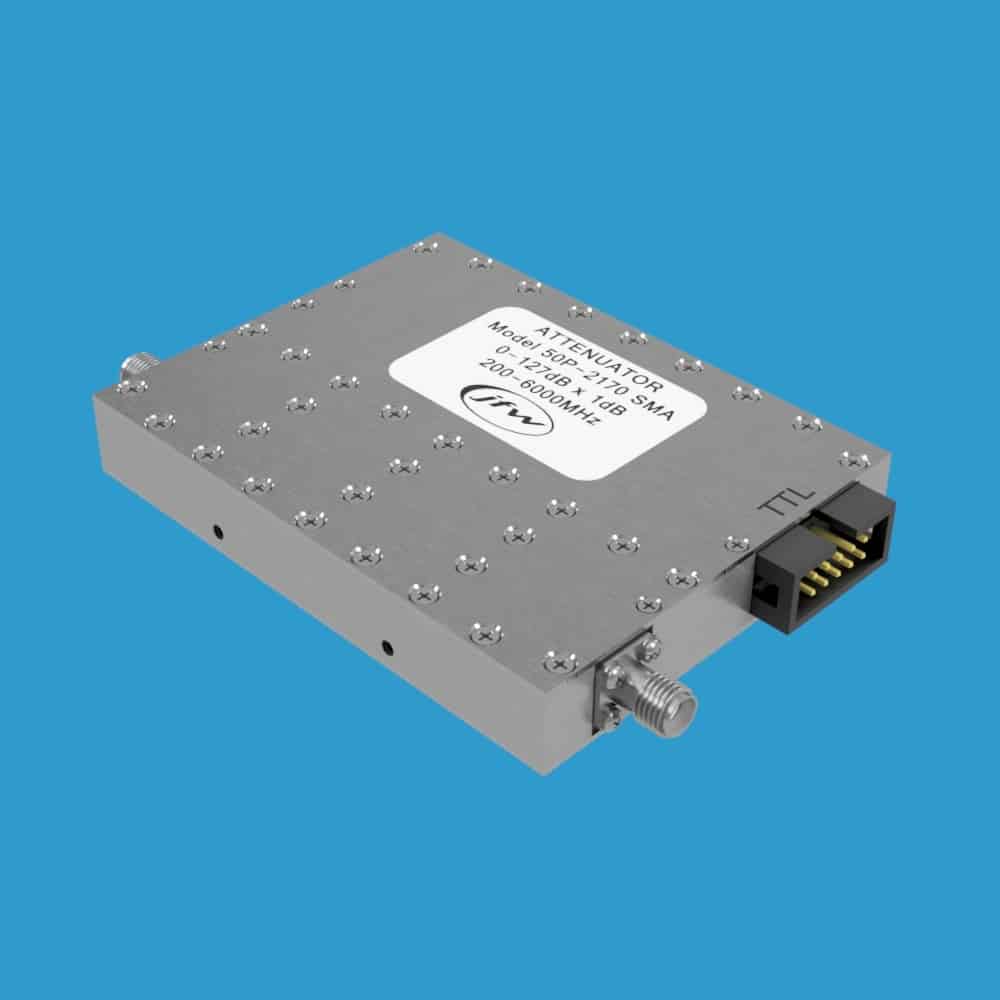

JFW Industries 50P-2170 固态可编程衰减器 200-6000MHz
品牌: JFW Industries
型号: 50P-2170
JFW 50P-2170是一款50欧姆固态可编程衰减器，频率范围200MHz至6GHz，衰减范围0至127dB，步进1dB，采用TTL控制，配备SMA射频连接器，**大射频输入功率+27dBm。
产品详情
产品概述
JFW Industries 50P-2170 是一款高性能50欧姆固态可编程衰减器，衰减范围为0至127dB，步进精度为1dB。该衰减器工作频率覆盖200MHz至6GHz，最大射频输入功率达+27dBm，采用SMA母头同轴射频连接器。
该步进衰减器内置七个独立控制的衰减位：1dB、2dB、4dB、8dB、16dB、32dB和64dB，通过组合可实现0至127dB范围内的任意衰减值。
TTL控制方式
每个衰减位对应一条独立的TTL控制线，共计七条TTL控制线。具体控制引脚排列请参阅产品外形图纸。
- TTL高电平：开启对应衰减位
- TTL低电平：关闭对应衰减位
通过同时使用多条控制线可设置组合衰减值。例如：
- 设置7dB衰减：需将1dB、2dB、4dB控制线同时设为TTL高电平
- 设置18dB衰减：需将2dB、16dB控制线同时设为TTL高电平
- 设置0dB（插入损耗状态）：需将所有控制线设为TTL低电平
关键技术参数
- 型号：50P-2170
- 类型：固态可编程衰减器
- 阻抗：50 Ohm
- 总衰减范围：0-127 dB
- 衰减步进：1 dB
- 频率范围：200-6000 MHz
- 开关速度：4 μs
- 最大射频输入功率：+27 dBm
- 控制方式：TTL
- 射频连接器：SMA母头
推荐配件
- 016-306-XX：直流电缆组件（10针母头转开路线）
- 016-168-XX：直流电缆组件（10针母头转10针母头）
