JFW Industries 75TA-007 75欧姆拨动式手动衰减器
品牌: JFW Industries
型号: 75TA-007
JFW 75TA-007是一款75欧姆阻抗的拨动开关式手动衰减器，衰减范围0至45.5dB，步进0.5dB，工作频率DC-500MHz，额定射频输入功率0.5瓦，配备7个独立拨动开关，可组合实现多种衰减值，支持面板安装。
产品详情
产品概述

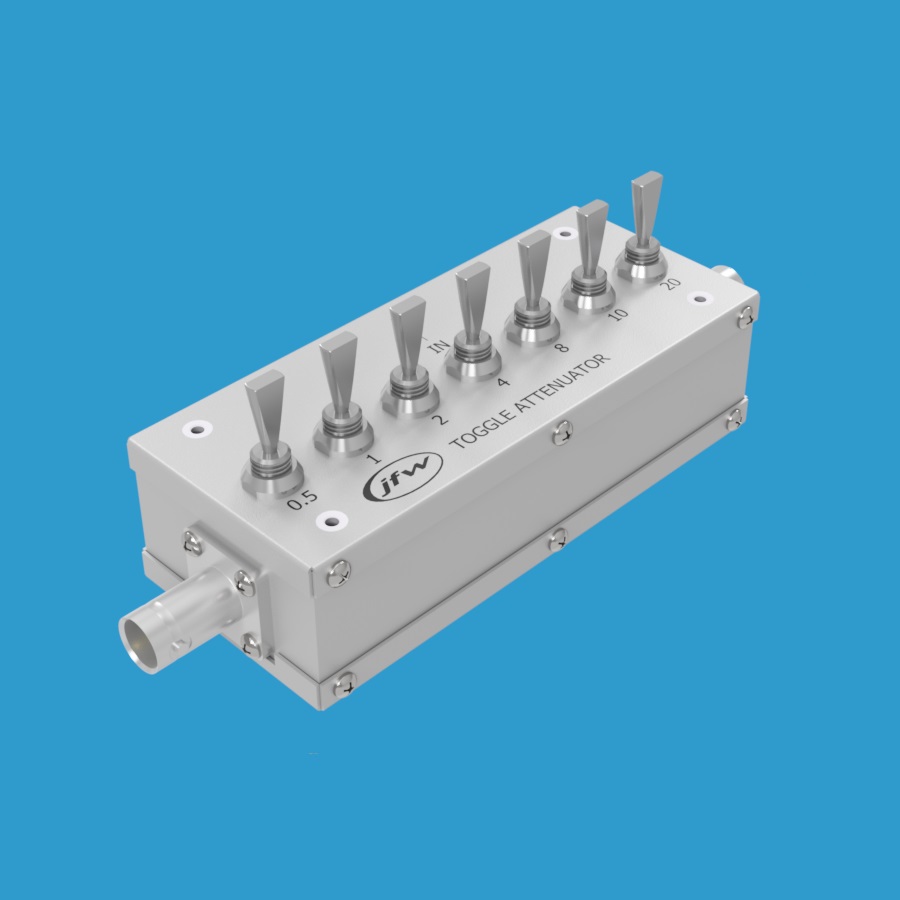

JFW Industries 型号75TA-007是一款高性能拨动开关式手动可变衰减器，阻抗为75欧姆。该产品衰减范围为0至45.5dB，步进精度为0.5dB，工作频率覆盖DC至500MHz，额定平均射频输入功率为0.5瓦。
工作原理
该衰减器配备共7个拨动开关，每个开关独立控制一个衰减值：
- 0.5dB
- 1dB
- 2dB
- 4dB
- 8dB
- 10dB
- 20dB
用户可同时激活多个拨动开关，通过组合方式实现所需的精确衰减值，操作灵活便捷。
连接器与安装
该手动衰减器可选配BNC、F型或N型同轴射频连接器。机身设计有四个安装孔，支持面板安装，便于集成到各类测试系统和设备中。
主要技术参数
- 型号：75TA-007
- 类型：手动可变衰减器
- 阻抗：75欧姆
- 总衰减范围：0至45.5dB
- 衰减步进：0.5dB
- 频率范围：DC-500MHz
- 射频输入功率：0.5瓦（平均值）
- 射频连接器：BNC、F型、N型
- 安装方式：面板安装（四孔）
