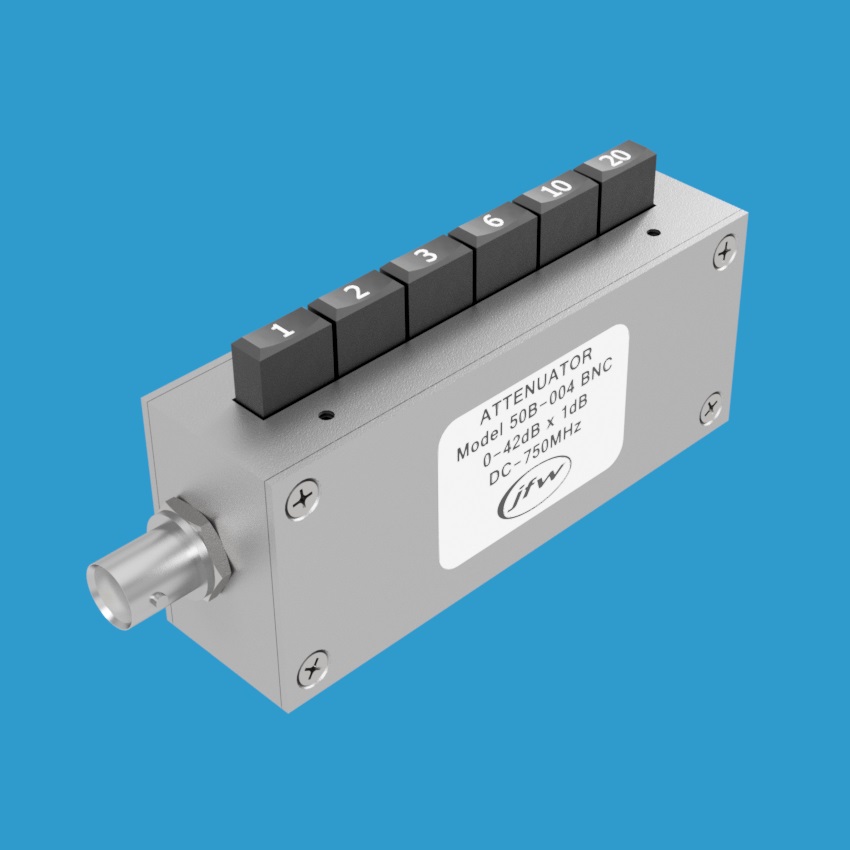

JFW Industries 50B-004 50欧姆按键式衰减器
品牌: JFW Industries
型号: 50B-004
JFW Industries 50B-004是一款50欧姆手动按键式可变衰减器，工作频率范围为DC至750 MHz，衰减范围为0至42dB，步进1dB。配备6个独立按键（1dB、2dB、3dB、6dB、10dB和20dB），可通过组合按键实现多种衰减值，额定射频输入功率为1瓦，提供BNC、SMA或TNC母头连接器，支持面板安装。
产品详情
产品概述
JFW Industries 50B-004 是一款50欧姆手动按键式可变衰减器，工作频率范围为DC至750 MHz，衰减范围为0至42dB，步进精度为1dB。该型号额定射频输入功率为1瓦，适用于多种射频测试和信号调节应用场景。
工作原理
该衰减器配备共6个独立按键，分别对应以下衰减值：
- 1dB
- 2dB
- 3dB
- 6dB
- 10dB
- 20dB
每个按键控制一个衰减步进，用户可同时按下多个按键以实现组合衰减值，**大组合衰减量为42dB。
连接器与安装
该手动衰减器提供50欧姆同轴射频连接器选项，包括BNC、SMA或TNC母头接口。设备设有四个安装孔，支持面板安装方式，便于集成到各类测试系统中。
主要特性
- 阻抗：50欧姆
- 频率范围：DC - 750 MHz
- 总衰减范围：0 - 42 dB
- 衰减步进：1 dB
- 射频输入功率：1瓦（平均值）
- 连接器类型：BNC / SMA / TNC（母头）
- 安装方式：面板安装（四孔）
