JFW Industries 50B-043 50欧姆按钮式手动衰减器
品牌: JFW Industries
型号: 50B-043
JFW Industries 50B-043是一款50欧姆手动按钮式衰减器，频率范围DC-750 MHz，衰减范围0-102dB（步进1dB），额定输入功率1瓦，配备9个按钮可实现组合衰减值，适用于射频测试与测量应用。
产品详情
产品概述

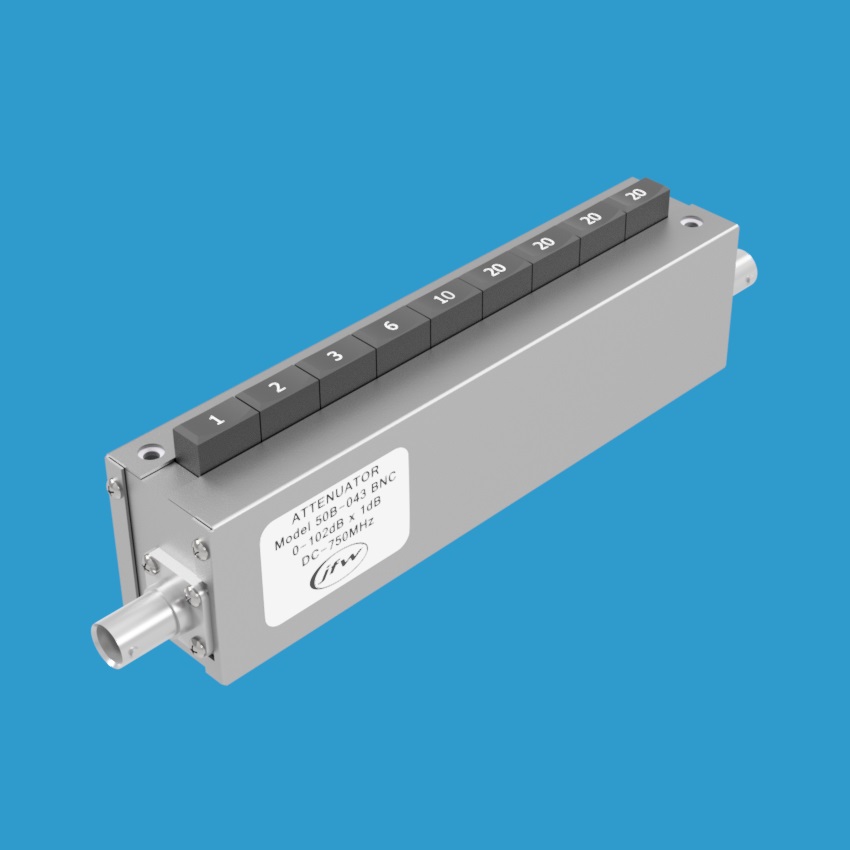

JFW Industries 50B-043 是一款50欧姆按钮式手动可变衰减器，衰减范围为0至102dB，步进精度为1dB。该衰减器工作频率覆盖DC至750 MHz，额定射频输入功率为1瓦（平均值），广泛应用于射频测试、测量及信号调节等领域。
工作原理与操作方式
该型号共配备9个独立按钮，每个按钮对应一个固定的衰减值：
- 1dB × 1个
- 2dB × 1个
- 3dB × 1个
- 6dB × 1个
- 10dB × 1个
- 20dB × 4个
用户可同时按下多个按钮，通过组合叠加方式实现所需的衰减值，操作灵活便捷。
连接器与安装
该手动衰减器提供50欧姆同轴射频连接器选项，包括：
- BNC（母头）
- SMA（母头）
- TNC（母头）
设备外壳设计有两个安装孔，支持面板安装，便于集成到测试系统或机架中。
主要技术参数
- 型号：50B-043
- 类型：手动可变衰减器
- 阻抗：50欧姆
- 频率范围：DC - 750 MHz
- 总衰减范围：0 - 102 dB
- 衰减步进：1 dB
- 射频输入功率：1瓦（平均值）
- 射频连接器：BNC、SMA、TNC
