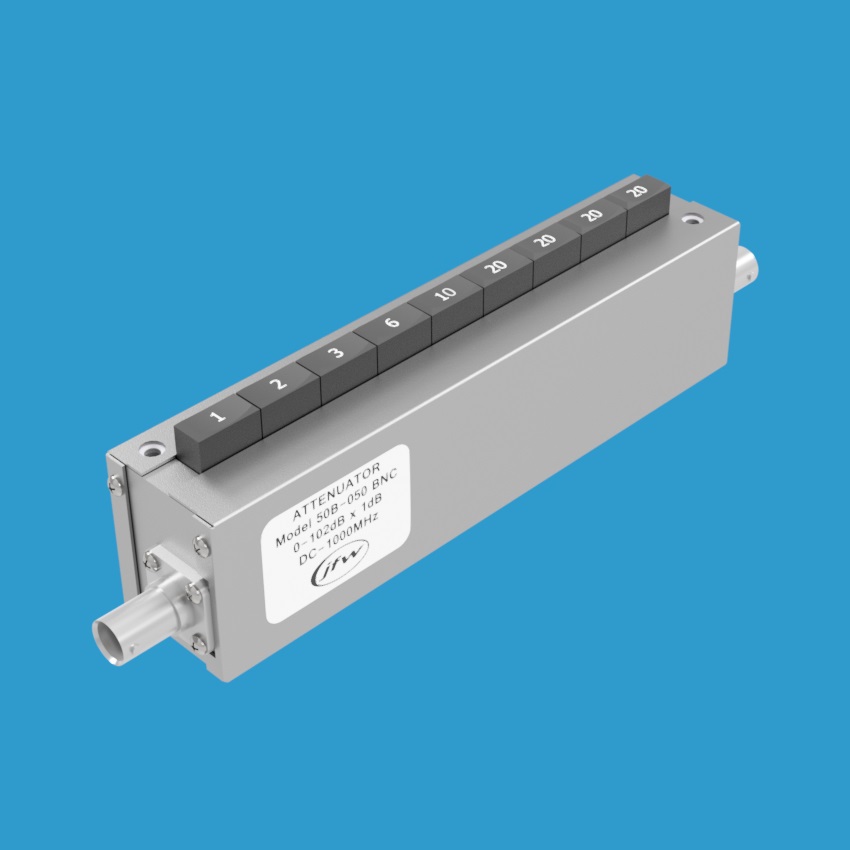

JFW Industries 50B-050 50欧姆按钮式手动衰减器

产品概述

JFW Industries 50B-050 是一款50欧姆按钮式手动可变衰减器，衰减范围为0至102dB，步进为1dB。该衰减器工作频率范围为DC至1000 MHz，额定射频输入功率为1瓦平均值。

工作原理

每个按钮控制一个固定的衰减值，该型号共配备9个按钮，分别为：1dB、2dB、3dB、6dB、10dB、20dB、20dB、20dB和20dB。用户可同时按下多个按钮，通过组合方式实现不同的衰减值，**大可达102dB。

主要技术参数

• 型号：50B-050
• 品牌：JFW Industries
• 类型：手动可变衰减器
• 阻抗：50欧姆
• 衰减范围：0至102dB
• 衰减步进：1dB
• 频率范围：DC至1000 MHz
• 射频输入功率：1瓦（平均值）
• 射频连接器：BNC、SMA、TNC（50欧姆同轴，母头）

安装与结构

该衰减器配备两个安装孔，支持面板安装方式，便于集成到各类测试系统和设备面板中。连接器可选BNC、SMA或TNC母头，满足不同应用场景的接口需求。
