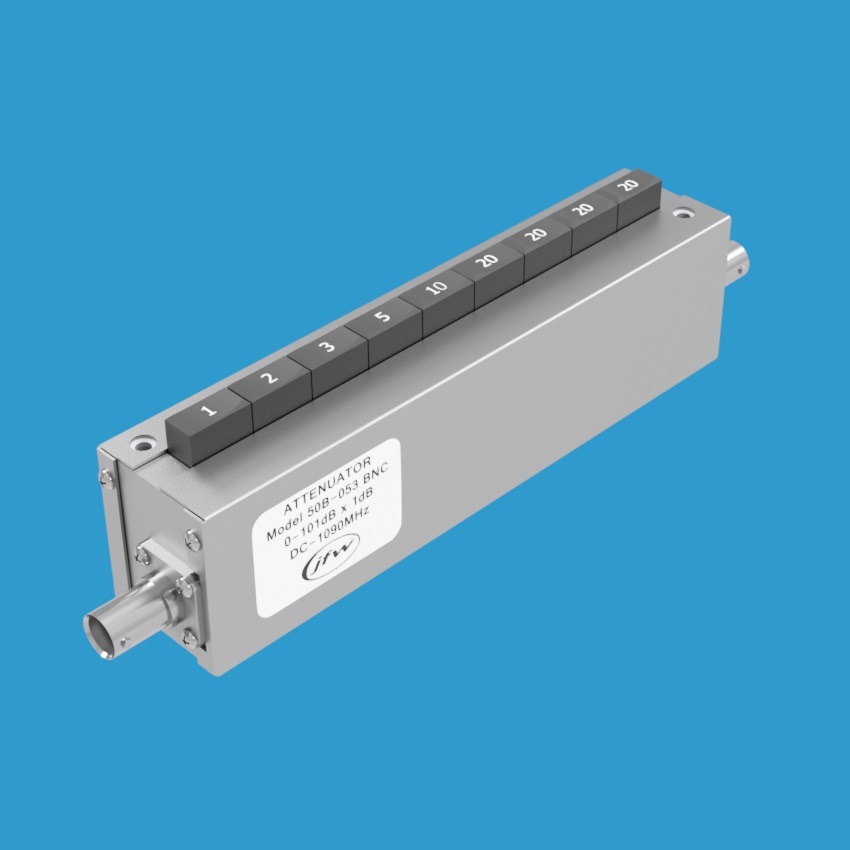

JFW 50B-053 50欧姆按键式手动衰减器
品牌: JFW Industries
型号: 50B-053
JFW 50B-053是一款50欧姆阻抗的按键式手动衰减器，频率范围覆盖DC至1090 MHz，衰减范围0至101dB，步进1dB。额定平均功率5瓦，提供BNC、N、SMA、TNC等多种射频连接器选项，支持面板安装。
产品详情
产品概述
JFW 50B-053 是一款高性能的50欧姆按键式手动衰减器，适用于DC至1090 MHz频率范围内的射频信号衰减应用。该衰减器通过9个独立按键实现灵活精确的衰减控制，操作简便，性能可靠。
衰减控制
该型号衰减范围为0至101dB，步进精度为1dB。配备9个独立按键，每个按键对应一个衰减值，可同时按下多个按键以实现组合衰减值。各按键对应的衰减值如下：
- 1dB × 1
- 2dB × 1
- 3dB × 1
- 5dB × 1
- 10dB × 1
- 20dB × 4
主要技术参数
- 型号：50B-053
- 品牌：JFW Industries
- 类型：手动衰减器
- 阻抗：50欧姆
- 频率范围：DC-1090 MHz
- 总衰减量：101 dB
- 衰减步进：1 dB
- 射频输入功率：5瓦（平均值）
连接器与安装
该衰减器提供多种50欧姆同轴射频连接器选项，包括BNC、N型、SMA和TNC（母头），可根据实际应用需求灵活选择。机身设计有两个安装孔，支持面板安装，便于集成到各类测试系统和设备面板中。
