JFW 75B-001 75欧姆按键式步进衰减器
品牌: JFW Industries
型号: 75B-001
JFW Industries 75B-001 是一款75欧姆手动按键式可变衰减器，频率范围覆盖DC至500 MHz，衰减范围0至65dB，步进精度1dB，额定射频输入功率1瓦，提供BNC或F型同轴连接器，支持面板安装。
产品详情
产品概述

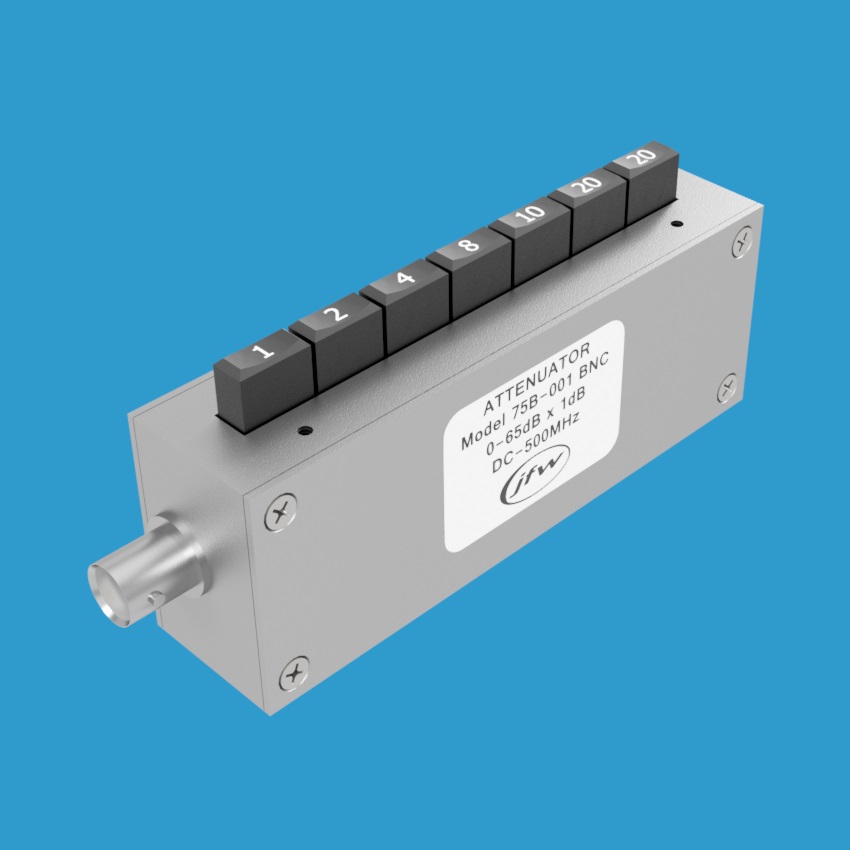

JFW Industries 75B-001 是一款75欧姆按键式步进衰减器，衰减范围为0至65dB，步进精度为1dB。该器件工作频率覆盖DC至500 MHz，额定射频输入功率为1瓦（平均功率）。每个按键控制一个独立的衰减步进，通过同时按下多个按键可实现组合衰减值，操作灵活便捷。
按键配置
该衰减器共配备7个按键，各按键对应的衰减值如下：
- 1dB 按键 × 1
- 2dB 按键 × 1
- 4dB 按键 × 1
- 8dB 按键 × 1
- 10dB 按键 × 1
- 20dB 按键 × 2
通过组合不同按键，可实现0至65dB范围内的任意1dB整数步进衰减。
技术规格
- 型号：75B-001
- 品牌：JFW Industries
- 类型：手动可变衰减器
- 阻抗：75 Ohm
- 总衰减量：65 dB
- 衰减步进：1 dB
- 频率范围：DC - 500 MHz
- 射频输入功率：1 Watt（平均值）
- 射频连接器：BNC 母头 或 F 母头（75 Ohm 同轴）
- 安装方式：面板安装（配有4个安装孔）
产品特点
- 手动按键操作，无需外部电源，使用简便可靠
- 7个按键组合设计，覆盖0-65dB全范围衰减
- 宽频率范围DC至500 MHz，适用于多种射频应用场景
- 75欧姆阻抗匹配，兼容有线电视及广播系统
- 提供BNC和F型两种连接器选项，满足不同接口需求
- 四孔面板安装设计，便于集成至测试系统或设备面板
