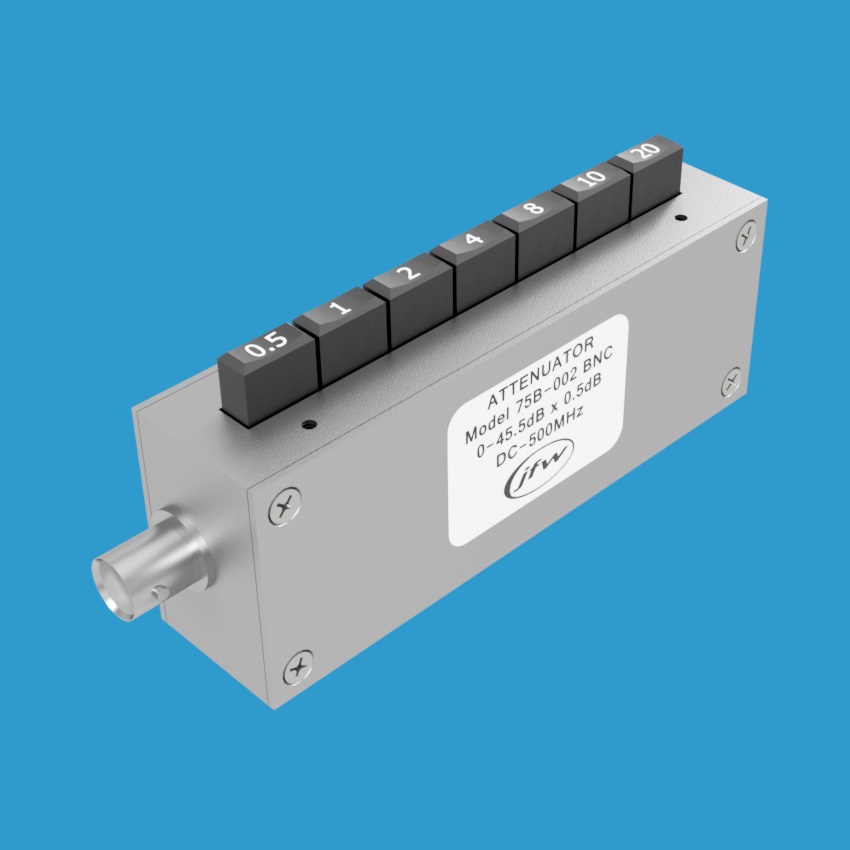

JFW Industries 75B-002 75欧姆按钮式衰减器
品牌: JFW Industries
型号: 75B-002
JFW Industries 75B-002是一款75欧姆手动按钮式衰减器，衰减范围0至45.5dB，步进0.5dB，工作频率DC-500 MHz，额定射频输入功率1瓦。配备7个独立按钮支持组合衰减，提供BNC或F型同轴连接器，适用于面板安装。
产品详情
产品概述
JFW Industries 型号 75B-002 是一款75欧姆按钮式手动可变衰减器，衰减范围为0至45.5dB，步进精度为0.5dB。该衰减器工作频率覆盖DC至500 MHz，额定射频输入功率为1瓦，适用于多种射频信号调节与测试场景。
工作原理
每个按钮控制一个独立的衰减值。该型号共配备7个按钮，分别为：0.5dB、1dB、2dB、4dB、8dB、10dB和20dB。通过同时按下多个按钮，可实现组合衰减值，**大组合衰减量为45.5dB。这种设计提供了灵活且精确的衰减控制方式。
关键参数
- 型号：75B-002
- 类型：手动可变衰减器
- 阻抗：75 Ohm
- 总衰减量：45.5 dB
- 衰进步进：0.5 dB
- 频率范围：DC - 500 MHz
- 射频输入功率：1 Watt（平均值）
- 射频连接器：BNC母头 或 F母头（75 Ohm同轴）
- 安装方式：面板安装（配有四个安装孔）
产品特点
- 按钮式操作，衰减调节直观便捷，无需外部电源
- 7个独立按钮支持灵活组合，覆盖0至45.5dB全范围
- 75欧姆同轴射频连接器，兼容BNC和F型接口
- 四个安装孔设计，便于面板固定安装
- 适用于DC至500 MHz宽频段射频应用
