JFW Industries 75PM-026 面板安装式手动可变衰减器

产品概述

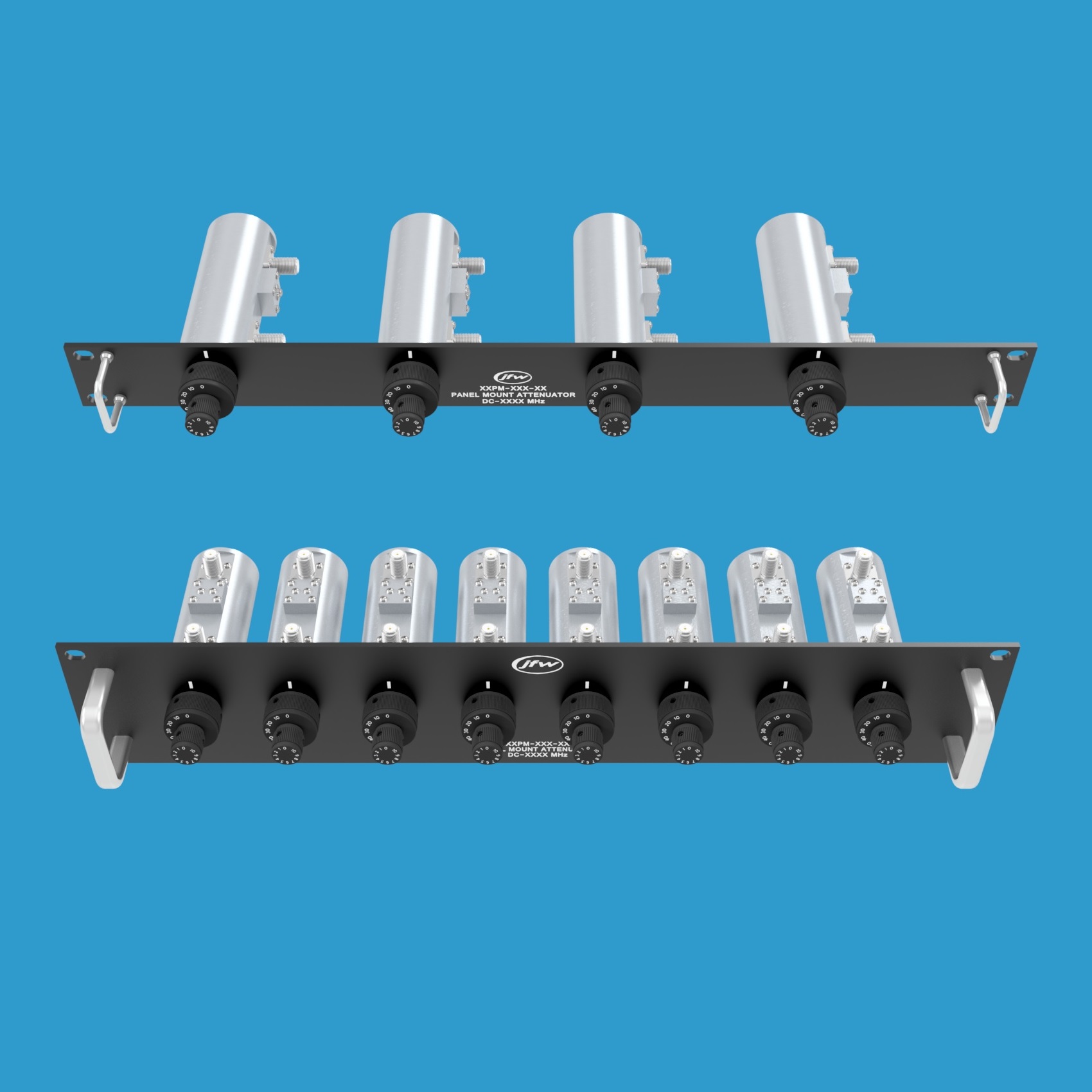

JFW Industries 推出的 75PM-026-XX 系列是一款75欧姆面板安装式手动可变衰减器，专为19英寸标准机架安装设计。该组件可配置1至8个衰减器，根据衰减器数量的不同，面板高度分为1RU或2RU。衰减器采用双旋钮设计，小旋钮调节1dB步进，大旋钮调节10dB步进，总衰减范围达0至70dB，工作频率覆盖DC至1000 MHz。

核心技术参数

• 阻抗：75 Ohm
• 频率范围：DC - 1000 MHz
• 总衰减范围：0 - 70 dB
• 衰减步进：1 dB（小旋钮）/ 10 dB（大旋钮）
• 额定射频输入功率：1 Watt（平均值）
• 射频连接器：75 Ohm 同轴射频连接器（BNC、F 或 N 型母头）
• 安装方式：19英寸机架安装面板（1RU 或 2RU）
• 配置选项：1至8个衰减器

型号配置示例

1RU 面板型号示例：

• 75PM-026-02 SMA（2个衰减器）
• 75PM-026-04 SMA（4个衰减器）
• 75PM-026-03-1EP SMA（3个衰减器，1个空位）

2RU 面板型号示例：

• 75PM-026-06 SMA（6个衰减器）
• 75PM-026-08 SMA（8个衰减器）
• 75PM-026-06-2EP SMA（6个衰减器，2个空位）

扩展性设计

面板安装式衰减器组件支持预留空位（型号后缀带有 -EP）定制，以便未来扩展时安装额外的衰减器。用户可根据实际需求选择全衰减器配置或包含空位的混合配置，极大提升了系统的灵活性与升级便利性。
