JFW Industries 75PM-027 面板安装手动可变衰减器

产品描述

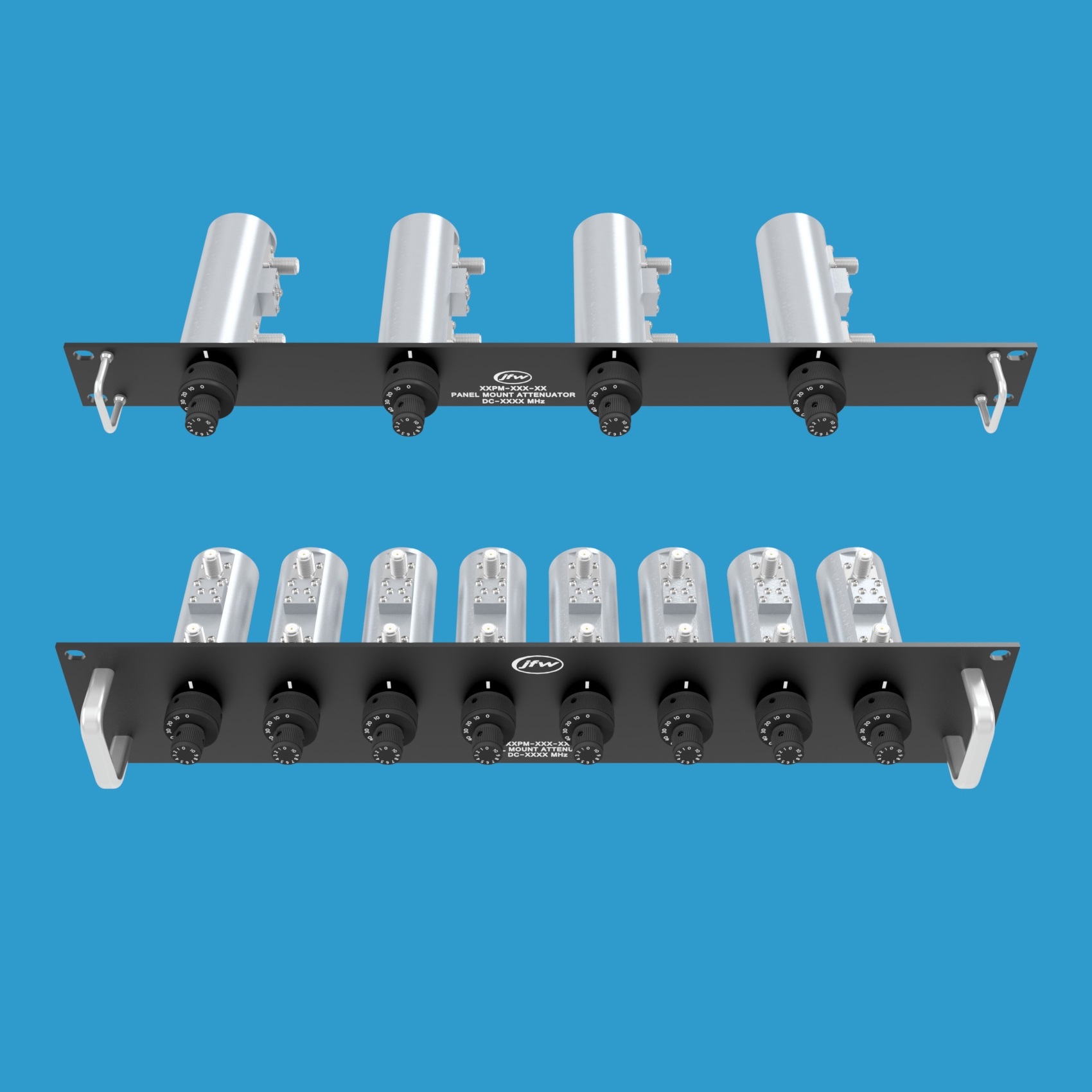

75PM-027-XX 型号由安装在19英寸机架面板上的75欧姆手动衰减器组成。组件中衰减器的数量可选1至8个。根据衰减器数量的不同，面板高度为1RU或2RU。组件中使用的手动衰减器衰减范围为0至50dB，步进为1dB，工作频率范围为DC-1500 MHz。衰减器额定平均射频功率为1瓦。衰减器为双旋钮类型（即两个手动旋钮），小旋钮为1dB步进，大旋钮为10dB步进。可选75欧姆同轴射频连接器：BNC、F型或N型母头。

1RU 型号示例

• 75PM-027-02 SMA（2个衰减器）
• 75PM-027-04 SMA（4个衰减器）
• 75PM-027-03-1EP SMA（3个衰减器，1个空位）

2RU 型号示例

• 75PM-027-06 SMA（6个衰减器）
• 75PM-027-08 SMA（8个衰减器）
• 75PM-027-06-2EP SMA（6个衰减器，2个空位）

预留扩展空位

面板安装衰减器组件可订购带空位（即-EP）的版本，以便未来扩展时安装额外的衰减器。外形图纸展示了多个完全配置衰减器的型号示例以及包含衰减器和空位的型号示例。
