JFW Industries 75PM-028 面板安装式手动可变衰减器
品牌: JFW Industries
型号: 75PM-028
JFW 75PM-028系列面板安装式手动可变衰减器，支持1至8路衰减器配置，衰减范围0-30dB，步进1dB，频率覆盖DC-2100MHz，采用19英寸标准机架面板设计，阻抗75欧姆，额定功率1瓦，提供BNC、F及N型连接器选项。
产品详情
产品概述

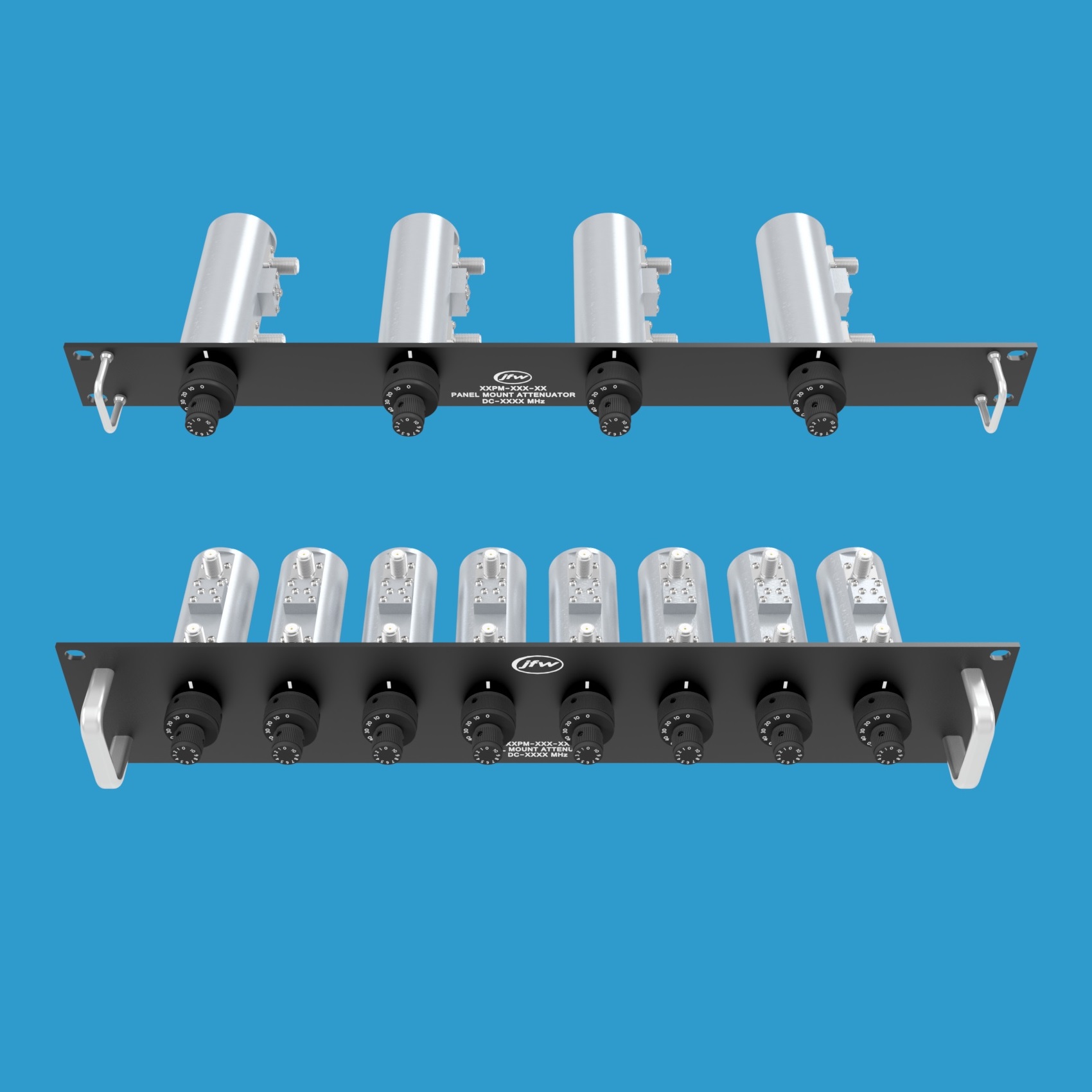

JFW Industries 75PM-028系列面板安装式手动可变衰减器，采用19英寸标准机架面板设计，可配置1至8路75欧姆手动衰减器。根据衰减器数量不同，面板高度为1RU或2RU，适用于多种射频测试与系统集成场景。
核心特性
- 阻抗：75欧姆
- 频率范围：DC-2100 MHz
- 衰减范围：0至30 dB
- 衰减步进：1 dB
- 射频输入功率：1瓦（平均值）
- 射频连接器：BNC、F或N型母头（75欧姆同轴）
- 调节方式：双旋钮手动调节（小旋钮1dB步进，大旋钮10dB步进）
面板配置选项
该系列衰减器组件支持灵活的通道配置，用户可根据需求选择1至8路衰减器安装数量。
1RU面板示例型号：
- 75PM-028-02 SMA（2路衰减器）
- 75PM-028-04 SMA（4路衰减器）
- 75PM-028-03-1EP SMA（3路衰减器，1个预留空位）
2RU面板示例型号：
- 75PM-028-06 SMA（6路衰减器）
- 75PM-028-08 SMA（8路衰减器）
- 75PM-028-06-2EP SMA（6路衰减器，2个预留空位）
扩展性设计
面板安装式衰减器组件支持预留空位（型号后缀-EP）订购方式，便于后续扩展安装更多衰减器。用户可根据实际需求选择满载配置或预留扩展空位的灵活方案。
