JFW Industries 75PM-029 面板安装式手动可变衰减器 DC-1000MHz 0-30dB
品牌: JFW Industries
型号: 75PM-029
JFW 75PM-029系列面板安装式手动可变衰减器，采用19英寸标准机架面板设计，阻抗75欧姆，衰减范围0至30dB（1dB步进），工作频率DC-1000MHz，支持1至8个衰减器灵活配置，额定射频功率1瓦，提供BNC或F型同轴连接器选项，适用于射频测试与系统集成。
产品详情
产品概述

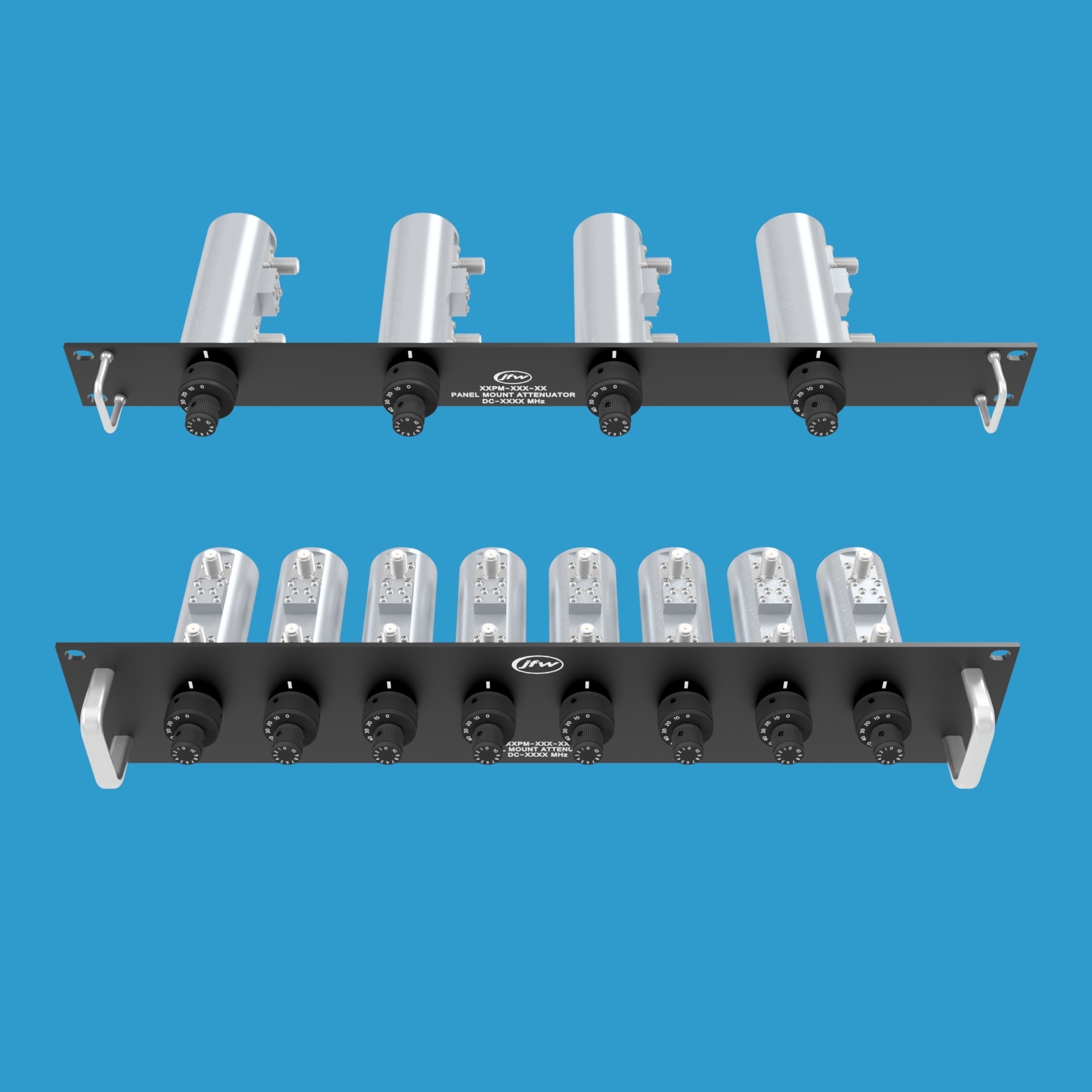

JFW 75PM-029系列是一款75欧姆手动可变衰减器面板组件，安装于19英寸标准机架面板上。该组件可根据需求配置1至8个衰减器，根据衰减器数量的不同，面板高度为1RU或2RU。适用于射频测试、信号调节及系统集成等多种应用场景。
核心参数
- 衰减范围：0至30dB
- 步进精度：1dB
- 频率范围：DC-1000 MHz
- 阻抗：75欧姆
- 额定射频功率：1瓦（平均值）
- 射频连接器：BNC母头或F型母头（75欧姆同轴）
- 衰减器类型：双旋钮手动调节
双旋钮调节设计
该系列衰减器采用双旋钮设计（即两个手动旋钮），操作直观便捷：小旋钮用于1dB精细步进调节，大旋钮用于10dB快速步进调节，两者配合可实现0至30dB全范围精确衰减控制。
1RU面板型号示例
- 75PM-029-02 SMA：配置2个衰减器
- 75PM-029-04 SMA：配置4个衰减器
- 75PM-029-03-1EP SMA：配置3个衰减器，预留1个扩展空位
2RU面板型号示例
- 75PM-029-06 SMA：配置6个衰减器
- 75PM-029-08 SMA：配置8个衰减器
- 75PM-029-06-2EP SMA：配置6个衰减器，预留2个扩展空位
未来扩展设计
面板安装式衰减器组件支持预留空位（型号后缀-EP），方便用户在后续应用中加装额外的衰减器模块以实现系统扩展。产品外形图纸展示了多种满配衰减器型号以及含预留空位的型号示例，为用户提供灵活的配置方案。
