JFW 75PM-031 面板安装手动可变衰减器

产品概述

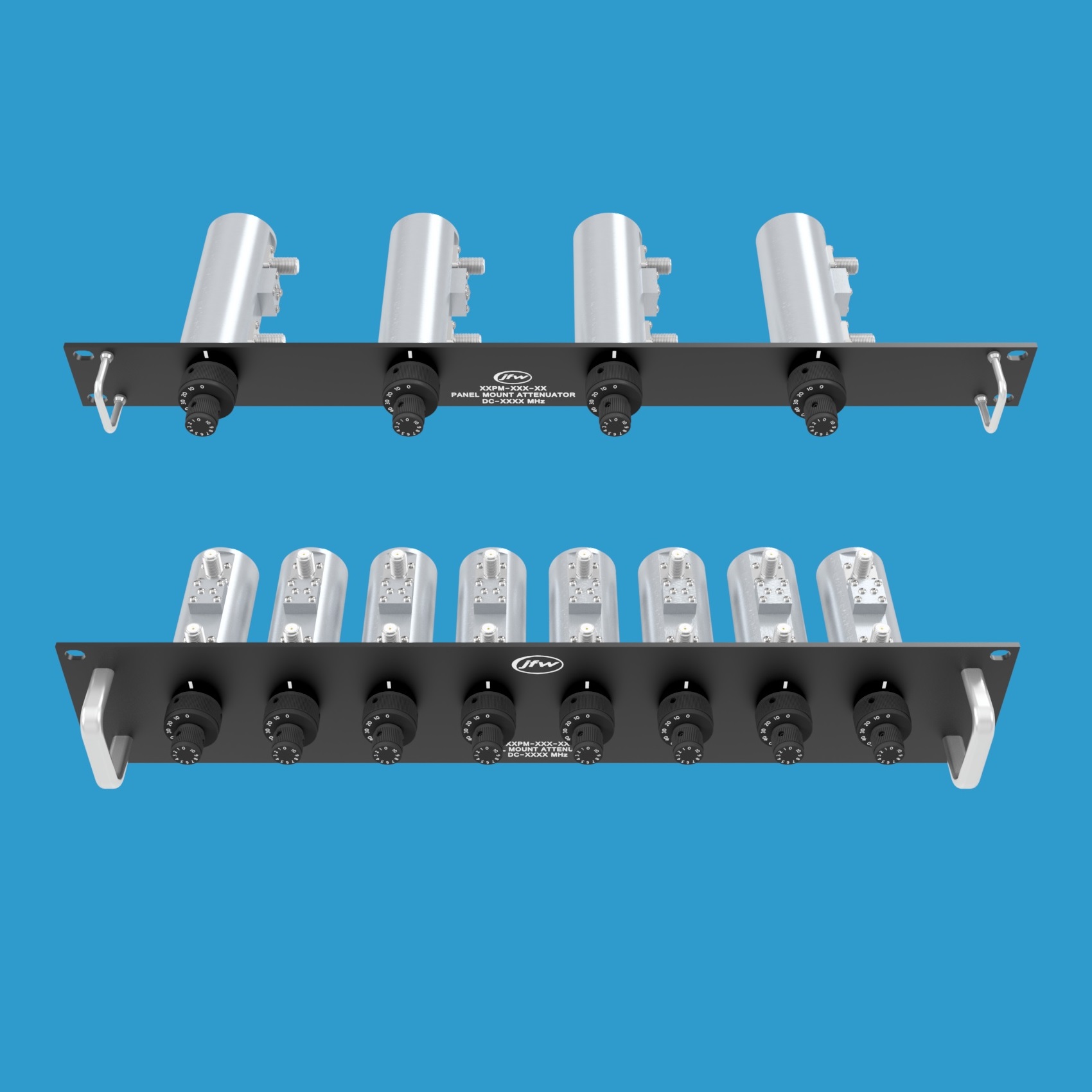

JFW 75PM-031-XX系列由多个75欧姆手动衰减器组成，安装于19英寸机架面板上。组件中衰减器的数量可选择1至8个，根据衰减器数量的不同，面板高度为1RU或2RU。

核心参数

• 阻抗：75 Ohm
• 频率范围：DC-1218 MHz
• 衰减范围：0至11 dB
• 衰减步进：0.1 dB
• 额定RF功率：1 Watt（平均值）
• RF连接器：BNC、F型或N型（母头）
• 衰减器类型：双旋钮手动调节

操作方式

衰减器采用双旋钮设计：小旋钮用于0.1 dB步进精细调节，大旋钮用于1 dB步进粗调节，操作便捷**。

机架配置选项

1RU面板示例型号：

• 75PM-031-02 SMA（2路衰减器）
• 75PM-031-04 SMA（4路衰减器）
• 75PM-031-03-1EP SMA（3路衰减器，1个空位）

2RU面板示例型号：

• 75PM-031-06 SMA（6路衰减器）
• 75PM-031-08 SMA（8路衰减器）
• 75PM-031-06-2EP SMA（6路衰减器，2个空位）

未来扩展设计

面板安装衰减器组件可订购带有空位（-EP后缀）的版本，便于未来加装额外衰减器进行系统扩展，灵活满足后续升级需求。
