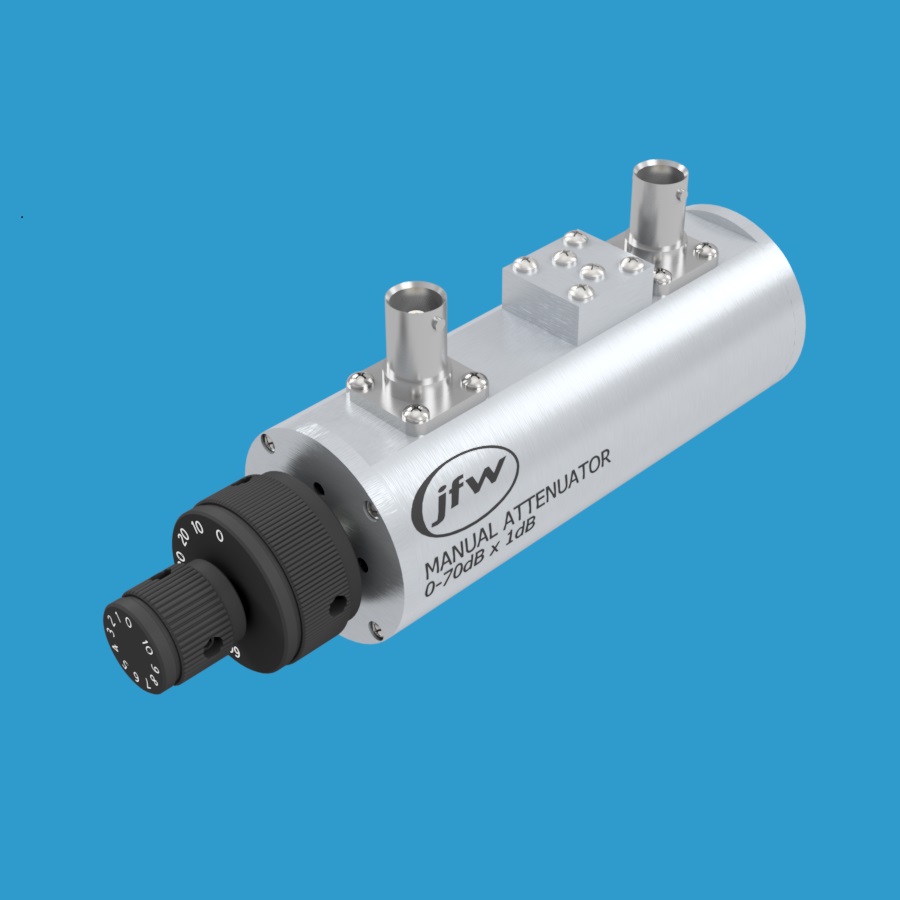

JFW 75DR-009 手动步进衰减器
品牌: JFW Industries
型号: 75DR-009
JFW 75DR-009 是一款75欧姆手动步进衰减器，衰减范围0至70dB，步进1dB，工作频率覆盖DC-1000 MHz，额定射频功率1瓦，采用双旋钮设计，支持面板安装。
产品详情
产品概述
JFW Industries 型号 75DR-009 是一款高性能75欧姆手动步进衰减器，衰减范围为0至70dB，步进精度为1dB。该衰减器工作频率覆盖DC-1000 MHz，额定平均射频功率为1瓦，广泛应用于射频测试、信号调节和实验室测量等场景。
设计特点
75DR-009 采用双旋钮设计（即两个手动旋钮），操作便捷且调节精确：
- 小旋钮：1dB步进，用于精细调节
- 大旋钮：10dB步进，用于快速大范围调节
前面板设有四个安装孔，可方便地进行面板安装，适用于各种机柜和测试台架集成。
连接器选项
该衰减器提供多种75欧姆同轴射频连接器选项，满足不同应用需求：
- BNC 母头连接器
- F 型母头连接器
- N 型母头连接器
主要技术参数
- 型号：75DR-009
- 类型：手动可变衰减器
- 阻抗：75 Ohm
- 总衰减量：70 dB
- 步进：1 dB
- 频率范围：DC-1000 MHz
- 射频输入功率：1 Watt
- 射频连接器：BNC、F、N（母头）
