JFW 50PM-114 面板安装手动可变衰减器

产品概述

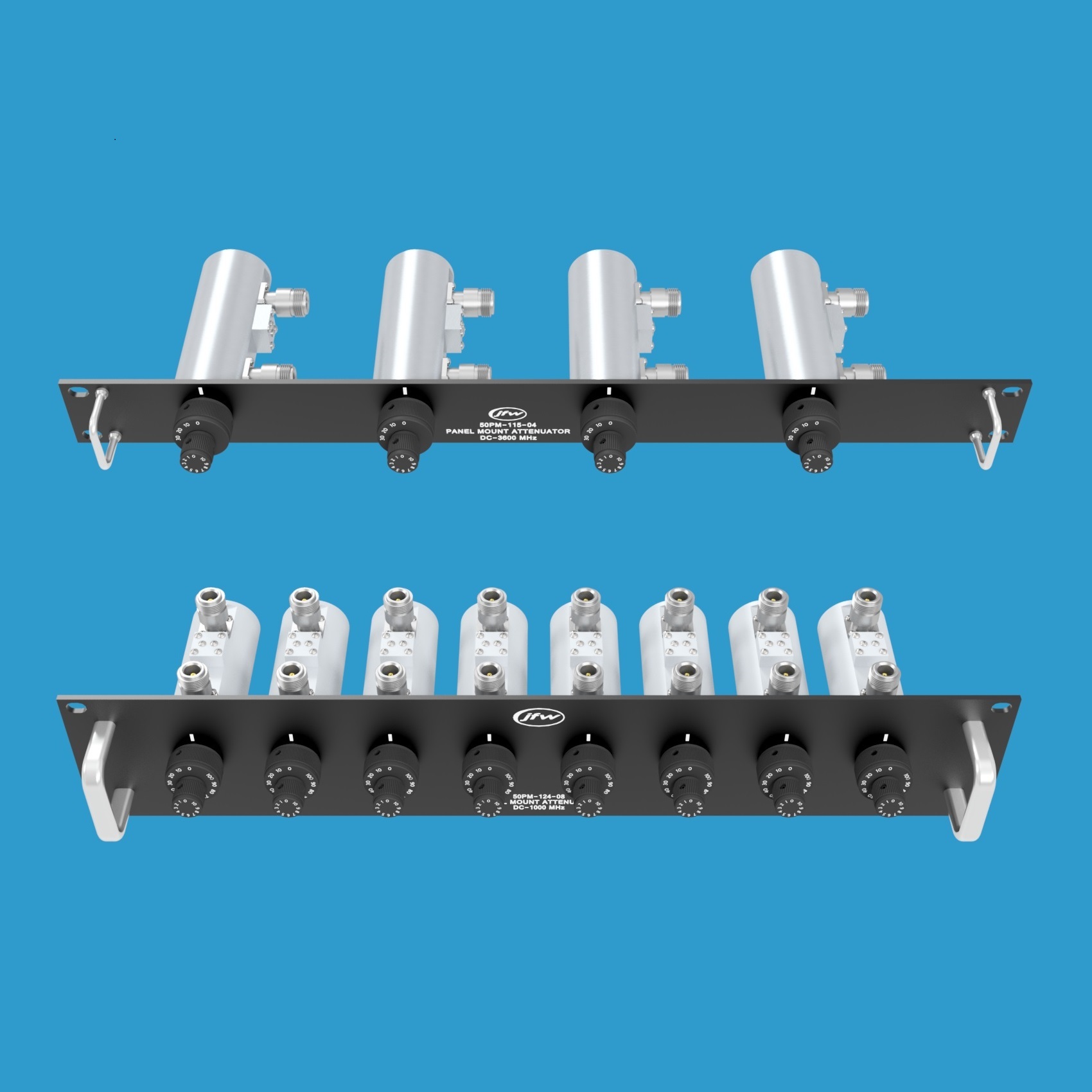

JFW 50PM-114系列面板安装手动可变衰减器采用50欧姆阻抗设计，安装于19英寸标准机架面板上。根据配置的衰减器数量（1至8路），面板高度为1RU或2RU。衰减器采用双旋钮设计，大旋钮调节1dB步进，小旋钮调节0.1dB步进，总衰减范围0至11dB，工作频率覆盖DC至2000 MHz。

技术参数

• 阻抗：50欧姆
• 频率范围：DC-2000 MHz
• 衰减范围：0至11 dB
• 衰减步进：0.1 dB
• 射频输入功率：2瓦（平均值）
• 衰减器数量：1至8路可选
• 面板规格：19英寸标准机架安装（1RU或2RU）
• 衰减器类型：双旋钮手动可变衰减器
• 射频连接器：BNC、N型、SMA、TNC或反极性TNC

1RU面板型号示例

• 50PM-114-02：2路衰减器，SMA连接器
• 50PM-114-04：4路衰减器，SMA连接器
• 50PM-114-03-1EP：3路衰减器加1个空位，SMA连接器

2RU面板型号示例

• 50PM-114-06：6路衰减器，SMA连接器
• 50PM-114-08：8路衰减器，SMA连接器
• 50PM-114-06-2EP：6路衰减器加2个空位，SMA连接器

扩展功能

该系列支持预留空位（-EP后缀），便于未来扩展安装更多衰减器。用户可根据实际需求灵活选择满配或预留空位的配置方案，满足不同阶段的应用扩展需求。
