JFW Industries 50PM-115 面板安装手动可变衰减器

产品概述

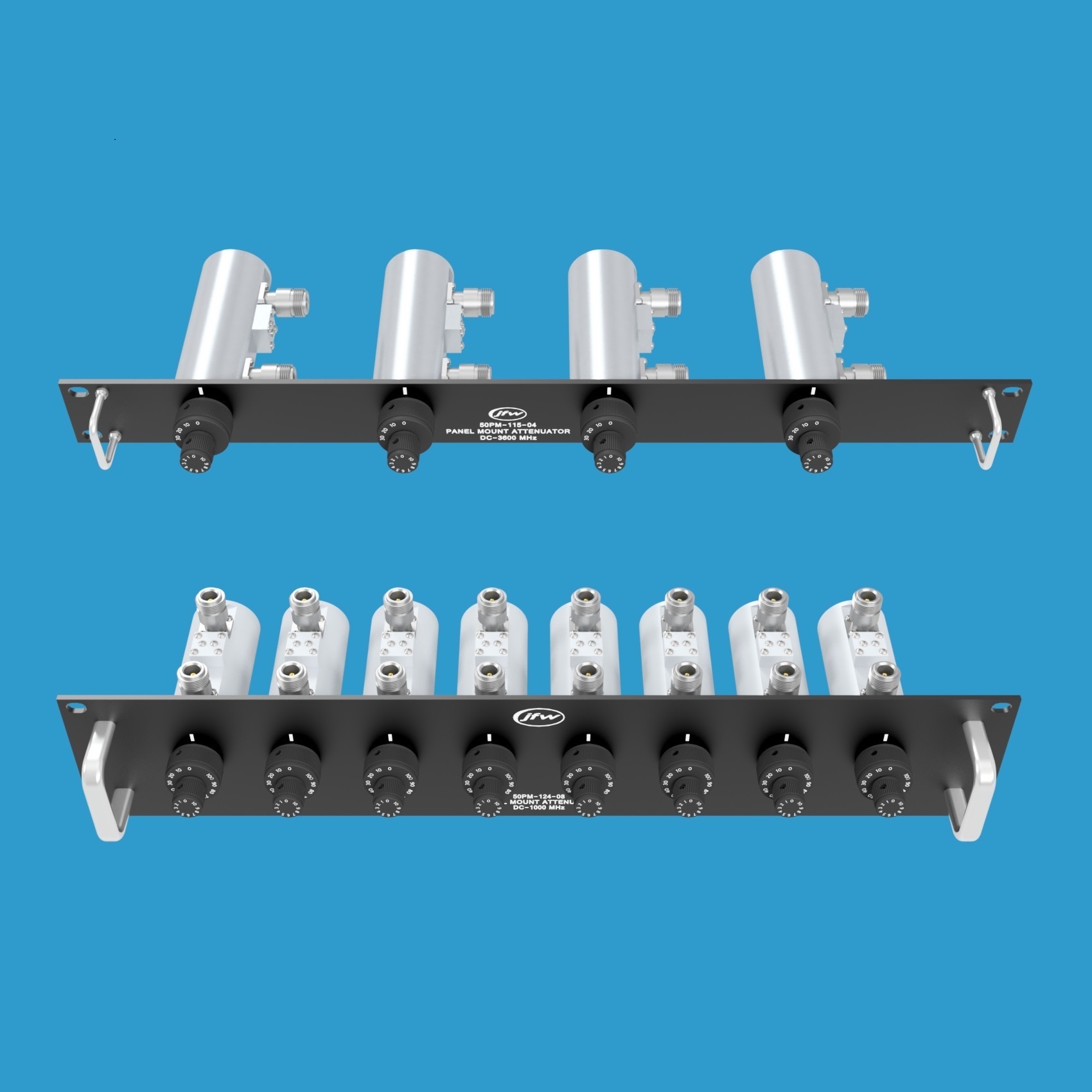

JFW Industries 50PM-115系列是一款面板安装式手动可变衰减器组件，采用50欧姆阻抗设计，可安装于标准19英寸机架。该组件可根据需求灵活配置1至8个衰减器，面板高度根据衰减器数量为1RU或2RU。

核心技术参数

• 频率范围：DC-3600 MHz
• 衰减范围：0至40 dB
• 衰减步进：1 dB
• 射频输入功率：2瓦（平均值）
• 阻抗：50欧姆
• 射频连接器：N型母头或SMA型母头
• 配置数量：1至8个衰减器
• 面板规格：19英寸机架安装，1RU或2RU高度

双旋钮精准调节设计

该衰减器采用双旋转式设计，配备两个手动旋钮：小旋钮用于1 dB步进精细调节，大旋钮用于10 dB步进快速调节，操作精准且便捷，满足不同场景下的衰减调节需求。

1RU面板示例型号

• 50PM-115-02 SMA（2个衰减器）
• 50PM-115-04 SMA（4个衰减器）
• 50PM-115-03-1EP SMA（3个衰减器，1个预留空位）

2RU面板示例型号

• 50PM-115-06 SMA（6个衰减器）
• 50PM-115-08 SMA（8个衰减器）
• 50PM-115-06-2EP SMA（6个衰减器，2个预留空位）

扩展预留设计

面板安装衰减器组件支持订购带有预留空位（型号后缀为-EP）的版本，预留空位便于未来系统扩展时加装额外的衰减器，灵活应对后续升级需求。产品图纸中展示了满配衰减器型号及含预留空位型号的多种配置示例。
