JFW 50PM-116 面板安装手动可调衰减器 DC-2GHz

产品概述

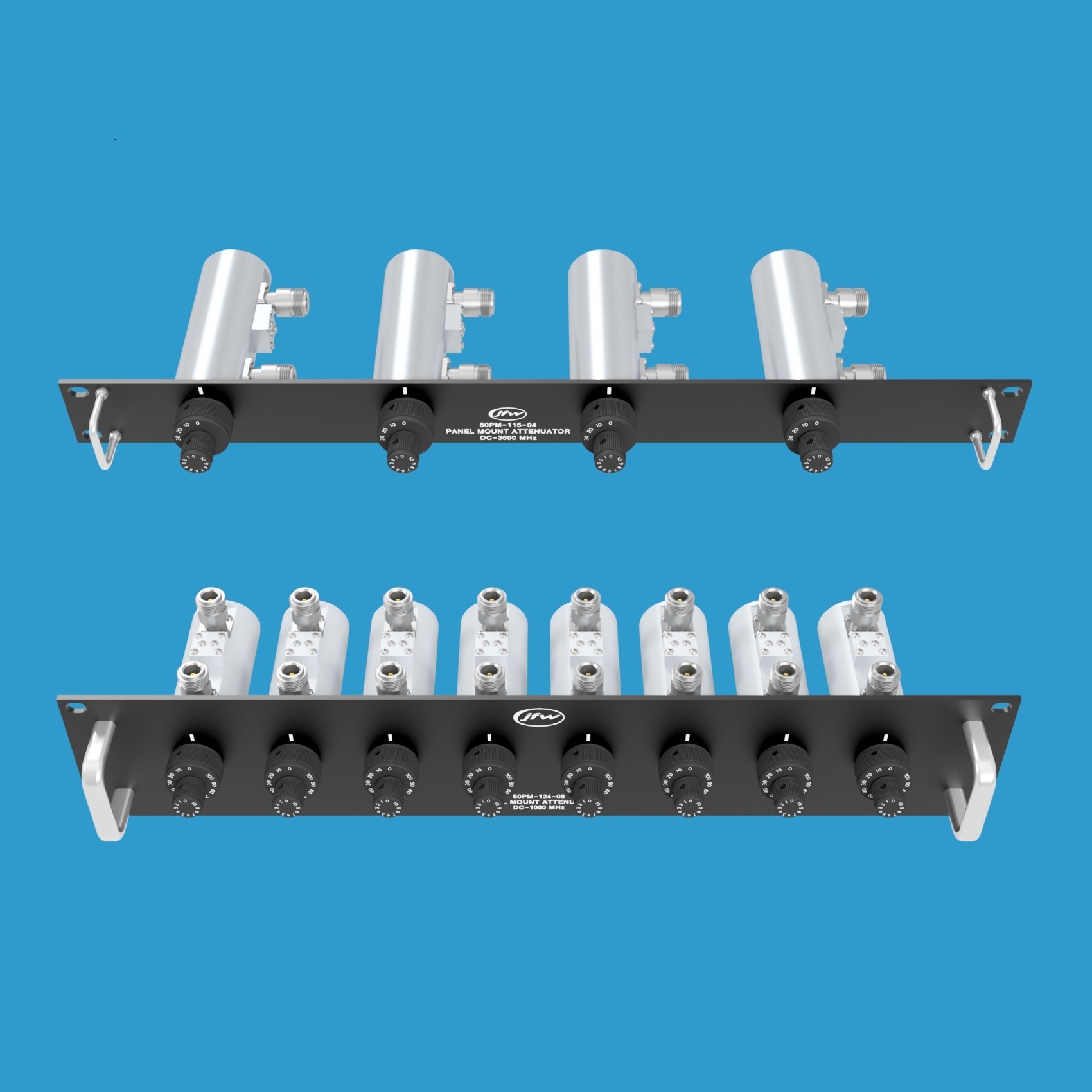

JFW 50PM-116-XX 系列面板安装衰减器由多个50欧姆手动可调衰减器组成，安装于标准19英寸机架面板上。该组件可配置1至8个衰减器，根据衰减器数量不同，面板高度为1RU或2RU。所用手动衰减器的衰减范围为0至30dB，步进1dB，工作频率覆盖DC至2000MHz，额定平均射频功率为2瓦。

技术规格

• 阻抗：50欧姆
• 衰减范围：0至30 dB
• 衰减步进：1 dB
• 频率范围：DC至2000 MHz
• 射频输入功率：2瓦（平均值）
• 面板规格：19英寸标准机架安装
• 衰减器数量：1至8个可选

操作方式

该衰减器采用双旋钮设计。小旋钮用于1 dB步进调节，大旋钮用于10 dB步进调节，操作简便精准。

射频连接器选项

可选50欧姆射频连接器类型包括：BNC、N、SMA、TNC、反极性TNC以及4.1/9.5 Mini-DIN母头。

1RU型号示例

• 50PM-116-02 SMA：2个衰减器
• 50PM-116-04 SMA：4个衰减器
• 50PM-116-03-1EP SMA：3个衰减器，1个预留空位

2RU型号示例

• 50PM-116-06 SMA：6个衰减器
• 50PM-116-08 SMA：8个衰减器
• 50PM-116-06-2EP SMA：6个衰减器，2个预留空位

预留扩展空位

面板安装衰减器组件可订购预留空位（即-EP型号），便于后续扩展安装更多衰减器。产品外形图纸展示了多种满载衰减器型号以及含有预留空位的型号示例，满足灵活的系统扩展需求。
