JFW Industries 50PM-118 面板安装式手动衰减器

产品概述

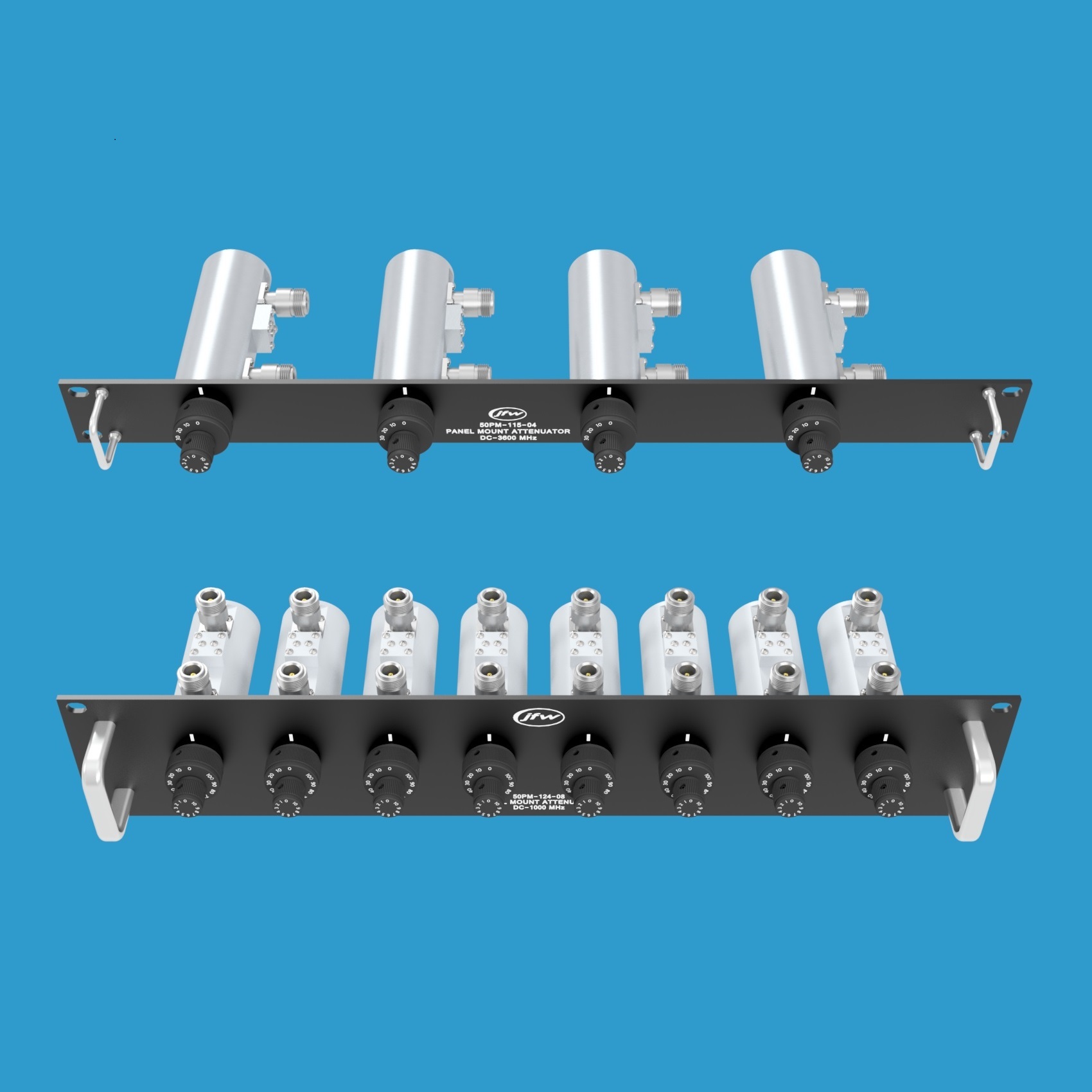

JFW Industries 50PM-118 系列面板安装式手动衰减器由多个50欧姆手动衰减器组成，安装于19英寸标准机架面板上。用户可根据需求选择1至8路衰减器配置，面板高度根据衰减器数量为1RU或2RU。该系列衰减器采用双旋钮设计，小旋钮实现1dB步进调节，大旋钮实现10dB步进调节，衰减范围为0至30dB，工作频率覆盖DC至3500MHz，额定平均射频功率为2W。

技术规格

• 阻抗：50 Ohm
• 衰减范围：0-30 dB
• 步进精度：1 dB（小旋钮）/ 10 dB（大旋钮）
• 频率范围：DC-3.5 GHz
• 额定功率：2W 平均射频功率
• 射频连接器：N型母头 或 SMA母头
• 面板尺寸：19英寸标准机架安装
• 面板高度：1RU（1-4路）或 2RU（5-8路）
• 衰减器类型：双旋钮手动调节

1RU 示例型号

• 50PM-118-02 SMA（2路衰减器）
• 50PM-118-04 SMA（4路衰减器）
• 50PM-118-03-1EP SMA（3路衰减器，1个空位）

2RU 示例型号

• 50PM-118-06 SMA（6路衰减器）
• 50PM-118-08 SMA（8路衰减器）
• 50PM-118-06-2EP SMA（6路衰减器，2个空位）

扩展空位设计

面板安装式衰减器组件可预留空位（型号后缀-EP），以便未来扩展时安装额外的衰减器。这种灵活的模块化设计使系统升级更加便捷，无需更换整个面板即可完成扩容。
