JFW Industries 50PM-163 面板安装手动可变衰减器

产品概述

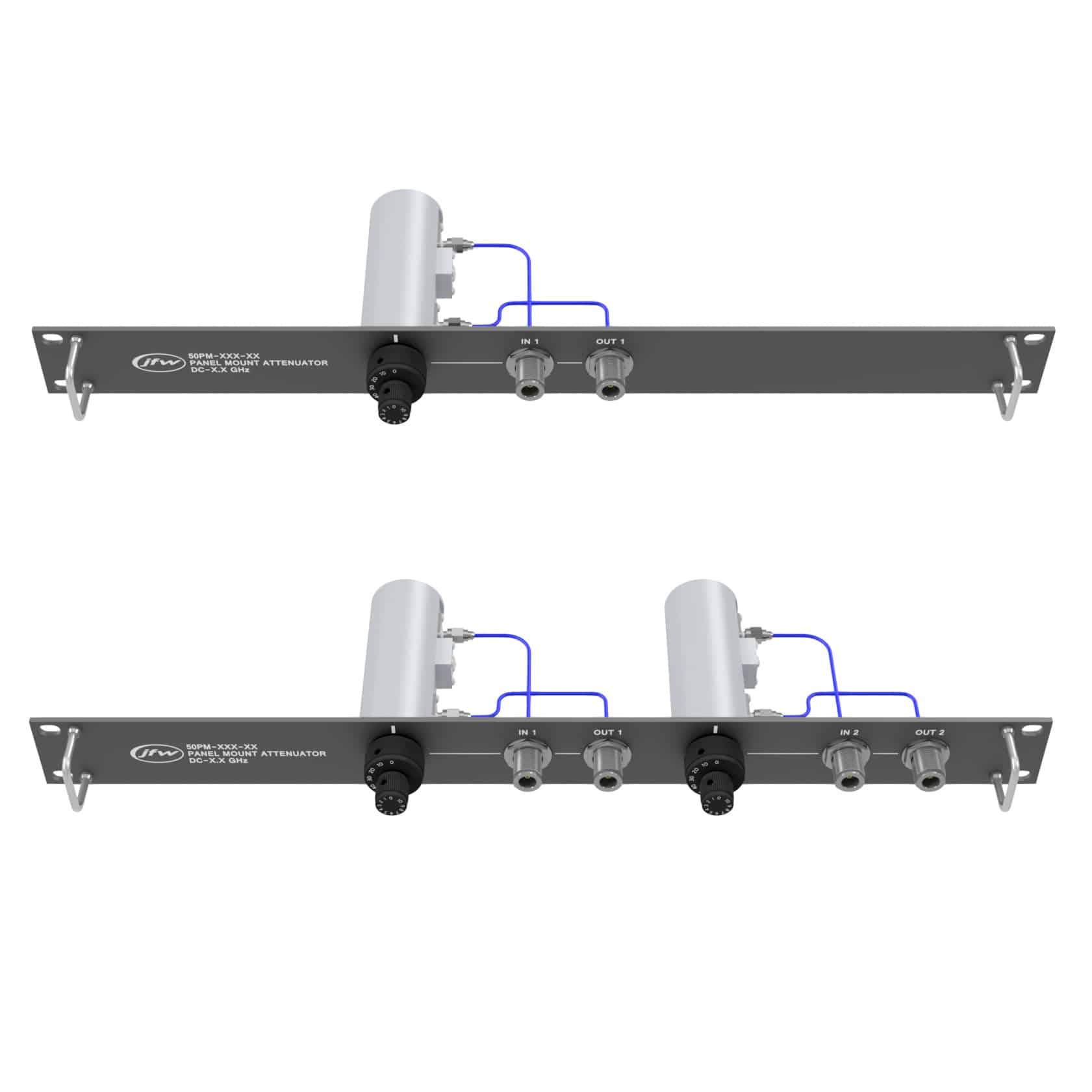

JFW Industries 50PM-163 系列面板安装手动可变衰减器采用50欧姆阻抗设计，安装于19英寸标准机架面板上，所有射频连接器均位于前面板，便于操作与连接。该系列衰减器工作频率范围为DC-2700 MHz，衰减范围为0-60dB，步进精度为1dB，额定平均射频输入功率为2瓦。

设计特点

该系列衰减器采用双旋钮设计（双旋转式），小旋钮用于1dB步进调节，大旋钮用于10dB步进调节，操作直观便捷。前面板布局设计使所有射频接口朝前，适合机架安装环境中的快速连接与调整。产品可选配N型母头或SMA型母头连接器，配置数量从1到5个衰减器不等。

主要参数

• 阻抗：50欧姆
• 频率范围：DC-2700 MHz
• 衰减范围：0-60 dB
• 衰减步进：1 dB
• 额定功率：2瓦（平均）
• 面板规格：19英寸机架安装
• 连接器类型：N型母头 或 SMA型母头
• 衰减器数量：1-5个可选
• 调节方式：双旋钮（1dB步进 + 10dB步进）

型号规格

N型连接器型号：

• 50PM-163-01 N：1个衰减器，2个N型母头
• 50PM-163-02 N：2个衰减器，4个N型母头
• 50PM-163-03 N：3个衰减器，6个N型母头

SMA型连接器型号：

• 50PM-163-01 SMA：1个衰减器，2个SMA型母头
• 50PM-163-02 SMA：2个衰减器，4个SMA型母头
• 50PM-163-03 SMA：3个衰减器，6个SMA型母头
• 50PM-163-04 SMA：4个衰减器，8个SMA型母头
• 50PM-163-05 SMA：5个衰减器，10个SMA型母头
