JFW 50DR-063 手动步进衰减器 DC-1100MHz 0-50dB
品牌: JFW Industries
型号: 50DR-063
JFW 50DR-063是一款50欧姆手动步进衰减器，衰减范围0至50dB，步进1dB，工作频率DC-1100MHz，额定平均射频功率2瓦，采用双旋钮设计，支持BNC、N、SMA、TNC连接器及面板安装，适用于射频测试与信号调节场景。
产品详情
产品概述
JFW 50DR-063是一款50欧姆手动步进衰减器，衰减范围为0至50dB，步进精度1dB。该器件工作频率覆盖DC至1100MHz，额定平均射频功率为2瓦，适用于各类射频测试与信号调节应用。
设计特点

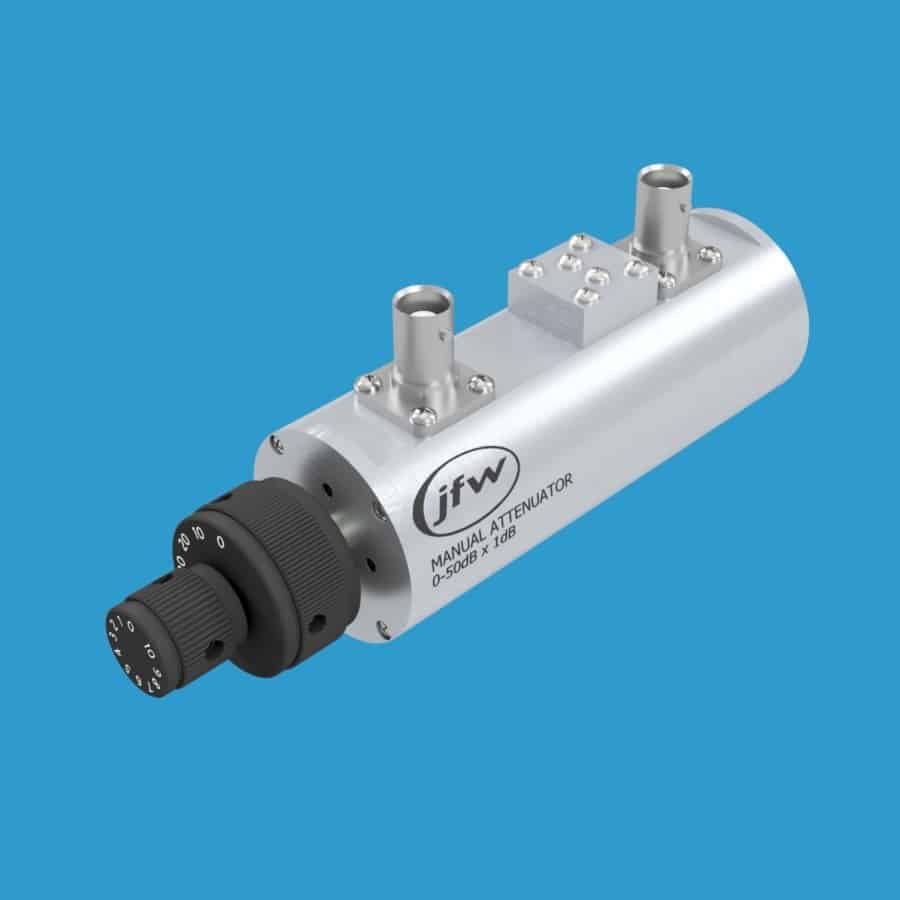

该衰减器采用双旋钮设计（即两个手动旋钮），操作灵活便捷：
- 小旋钮：1dB步进，用于精细调节
- 大旋钮：10dB步进，用于快速粗调
连接器与安装
产品提供多种50欧姆同轴射频连接器选项，包括BNC、N型、SMA或TNC母头连接器，满足不同接口需求。前面板设有四个安装孔，支持面板安装，便于集成至测试系统或设备面板中。
核心参数
- 型号：50DR-063
- 类型：手动可变衰减器
- 阻抗：50欧姆
- 总衰减范围：0-50 dB
- 步进精度：1 dB
- 频率范围：DC-1100 MHz
- 射频输入功率：2瓦（平均值）
- 连接器类型：BNC、N、SMA、TNC（母头）
