JFW Industries 50DR-143 手动步进衰减器

产品概述

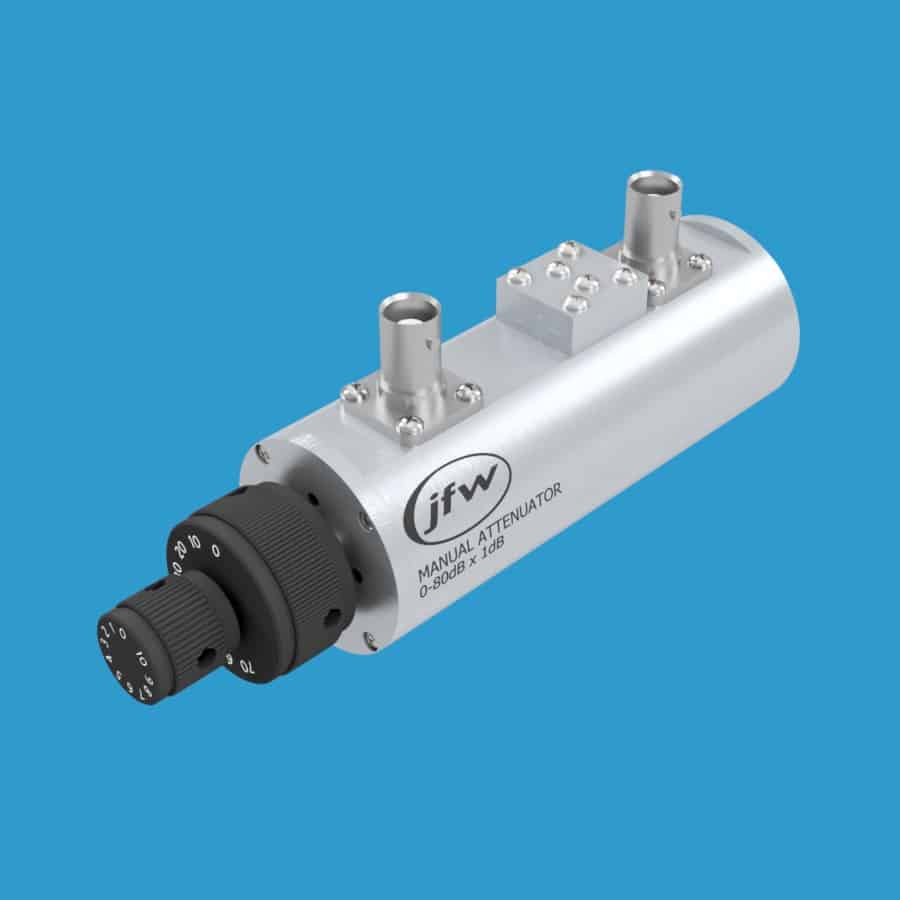

JFW Industries 型号 50DR-143 是一款50欧姆手动步进衰减器，衰减范围为0至80dB，步进为1dB。该设备工作频率范围为DC至3000 MHz，额定平均射频功率为2瓦。它采用双旋钮设计，小旋钮用于1dB步进调节，大旋钮用于10dB步进调节。

主要特性

• 阻抗：50 Ohm
• 频率范围：DC-3000 MHz
• 总衰减量：80 dB
• 衰减步进：1 dB
• 射频输入功率：2 Watts（平均）
• 射频连接器：N型或SMA母头（50 Ohm同轴）
• 安装方式：前面板带有四个安装孔，支持面板安装

设计与操作

该衰减器为双旋转式设计（即配备两个手动旋钮）。小旋钮实现1dB的精细步进调节，大旋钮实现10dB的粗略步进调节。前面板预留四个安装孔，可方便地进行面板安装。
