JFW Industries 50T-303-XXX 100W射频终端与失配负载

产品概述

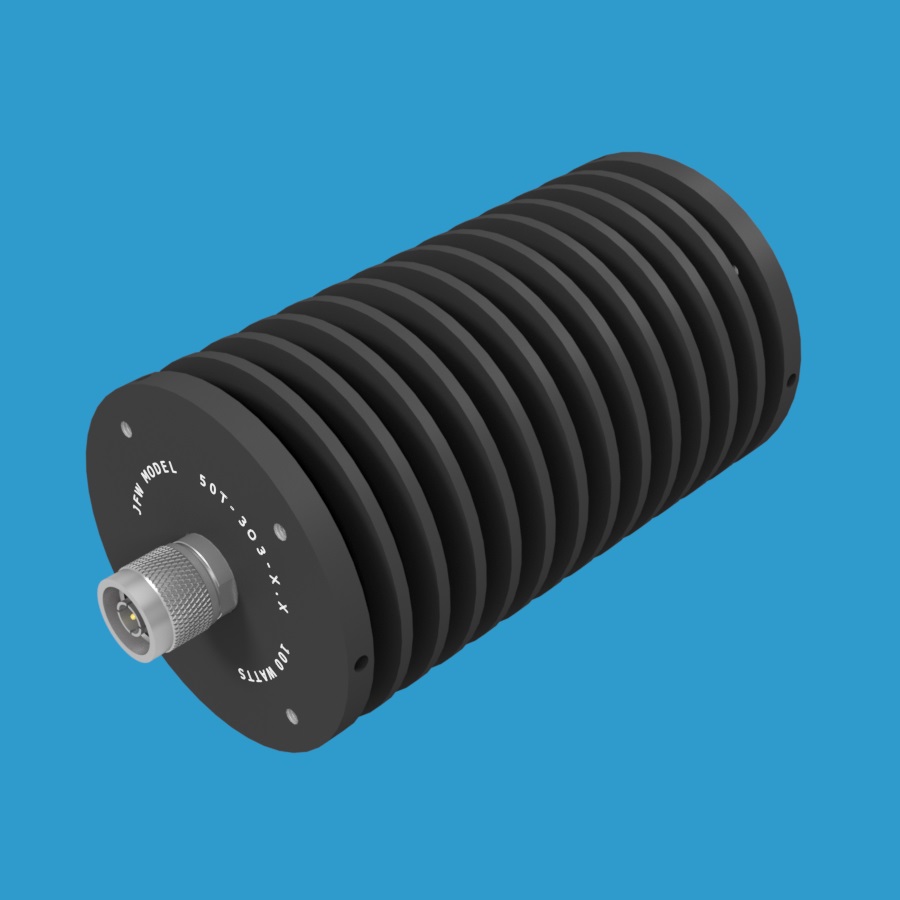

JFW Industries 50T-303-XXX 是一款高性能的50欧姆射频终端或失配负载，额定射频输入功率为100W。该型号散热器两端配有螺纹安装孔，采用圆形散热器设计。用户可根据需求将其配置为标准50欧姆终端或特定驻波比（VSWR）的失配负载。

主要技术参数

• 阻抗：50 Ohm
• 额定射频输入功率：100 Watts
• 频率范围（终端）：DC-3000 MHz
• 频率范围（1.1:1 至 1.2:1 失配）：DC-2500 MHz
• 频率范围（1.3:1 至 3.0:1 失配）：DC-2000 MHz
• 频率范围（3.1:1 至 10.0:1 失配）：DC-1000 MHz
• 散热器样式：圆形（Round）
• 射频连接器选项：BNC, N, SMA, TNC, 7/16, 4.3/10 或 4.1/9.5（支持公头 M 或母头 F）

驻波比（VSWR）与阻抗对应关系

在50欧姆系统中，不同的驻波比失配值对应不同的负载阻抗：

• 1.0:1 终端：50 Ohm 负载
• 2.0:1 失配：100 Ohm 负载
• 3.0:1 失配：150 Ohm 负载
• 4.0:1 失配：200 Ohm 负载
• 5.0:1 失配：250 Ohm 负载
• 6.0:1 失配：300 Ohm 负载
• 7.0:1 失配：350 Ohm 负载
• 8.0:1 失配：400 Ohm 负载
• 9.0:1 失配：450 Ohm 负载
• 10.0:1 失配：500 Ohm 负载

型号命名规则与示例

对于 50T-303-XXX 型号，请将“XXX”替换为所需的 VSWR 失配值，并在末尾添加射频连接器类型及性别（M代表公头，F代表母头）以生成完整型号。

1.0:1 终端示例：
50T-303-1.0 N M、50T-303-1.0 BNC M、50T-303-1.0 SMA M、50T-303-1.0 TNC M、50T-303-1.0 7/16 M、50T-303-1.0 4.3-10.0 M、50T-303-1.0 4.1-9.5 M

1.1:1 至 1.9:1 失配示例（BNC连接器）：
50T-303-1.1 BNC M 至 50T-303-1.4 BNC M（公头），50T-303-1.5 BNC F 至 50T-303-1.9 BNC F（母头）

2.0:1 至 2.9:1 失配示例（N型连接器）：
50T-303-2.0 N M 至 50T-303-2.9 N M（公头）

3.0:1 至 3.9:1 失配示例（N型连接器）：
50T-303-3.0 N F 至 50T-303-3.9 N F（母头）

4.0:1 至 4.9:1 失配示例（7/16连接器）：
50T-303-4.0 7/16 M 至 50T-303-4.9 7/16 M（公头）

5.0:1 至 5.9:1 失配示例（7/16连接器）：
50T-303-5.0 7/16 F 至 50T-303-5.9 7/16 F（母头）

6.0:1 至 6.9:1 失配示例（4.3-10.0连接器）：
50T-303-6.0 4.3-10.0 M 至 50T-303-6.9 4.3-10.0 M（公头）

7.0:1 至 7.9:1 失配示例（4.3-10.0连接器）：
50T-303-7.0 4.3-10.0 F 至 50T-303-7.9 4.3-10.0 F（母头）

8.0:1 至 8.9:1 失配示例（4.1-9.5连接器）：
50T-303-8.0 4.1-9.5 M 至 50T-303-8.9 4.1-9.5 M（公头）

9.0:1 至 9.9:1 失配示例（4.1-9.5连接器）：
50T-303-9.0 4.1-9.5 F 至 50T-303-9.9 4.1-9.5 F（母头）

10.0:1 失配示例：
50T-303-10.0 BNC M
