JFW Industries 50T-338-XXX 200W射频终端与失配负载
品牌: JFW Industries
型号: 50T-338-XXX
JFW Industries 50T-338-XXX是一款额定功率为200W的50欧姆射频终端与失配负载，支持DC至3000MHz频率范围，提供多种VSWR失配选项及N型或7/16型连接器，适用于各类射频测试与系统匹配应用。
产品详情
产品概述

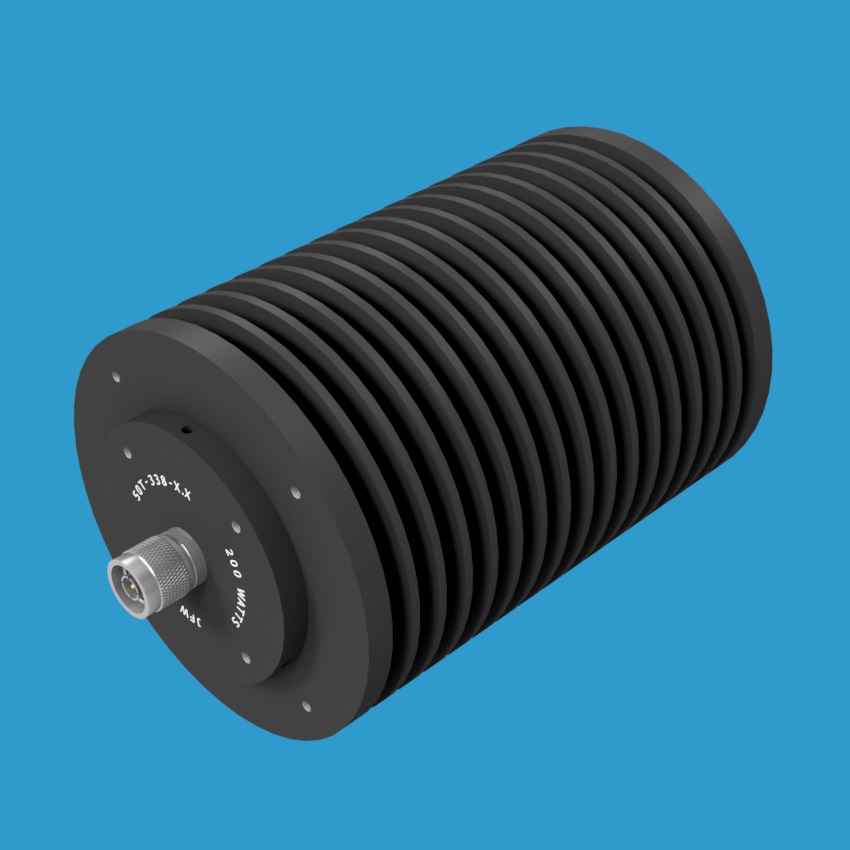

JFW Industries 推出的 50T-338-XXX 是一款高性能的50欧姆射频终端或失配负载。该型号额定射频输入功率高达 200W，散热器两端均带有螺纹安装孔，便于稳固安装。提供 50 Ohm 射频连接器选项，包括 N型或 7/16 DIN型（公头或母头）。
频率范围与阻抗特性
- 终端模式 (1.0:1 VSWR)：DC - 3000 MHz（50 Ohm 负载，适用于 50 Ohm 系统）
- 1.1:1 至 1.2:1 失配：DC - 2500 MHz
- 1.3:1 至 3.0:1 失配：DC - 2000 MHz
- 3.1:1 至 10.0:1 失配：DC - 1000 MHz
VSWR 失配与系统阻抗对照
在50欧姆系统中，不同电压驻波比（VSWR）对应的负载阻抗如下：
- 1.0:1 终端 = 50 Ohm 负载
- 2.0:1 失配 = 100 Ohm 负载
- 3.0:1 失配 = 150 Ohm 负载
- 4.0:1 失配 = 200 Ohm 负载
- 5.0:1 失配 = 250 Ohm 负载
- 6.0:1 失配 = 300 Ohm 负载
- 7.0:1 失配 = 350 Ohm 负载
- 8.0:1 失配 = 400 Ohm 负载
- 9.0:1 失配 = 450 Ohm 负载
- 10.0:1 失配 = 500 Ohm 负载
型号命名与订购指南
对于 50T-338-XXX 型号，请将“XXX”替换为所需的 VSWR 失配值，并在末尾添加射频连接器类型以生成完整型号。请指定连接器的公头（M）或母头（F）。
型号示例：
- 50T-338-1.0 N M（1.0:1 终端，N型公头）
- 50T-338-2.0 N F（2.0:1 失配，N型母头）
- 50T-338-3.0 7/16 M（3.0:1 失配，7/16型公头）
- 50T-338-10.0 N F（10.0:1 失配，N型母头）
该系列支持从1.0到10.0的广泛VSWR失配值定制，满足各种严格的射频测试和系统校准需求。
