JFW Industries 50T-333-XXX 200W DC-1GHz 射频终端与失配负载

产品概述

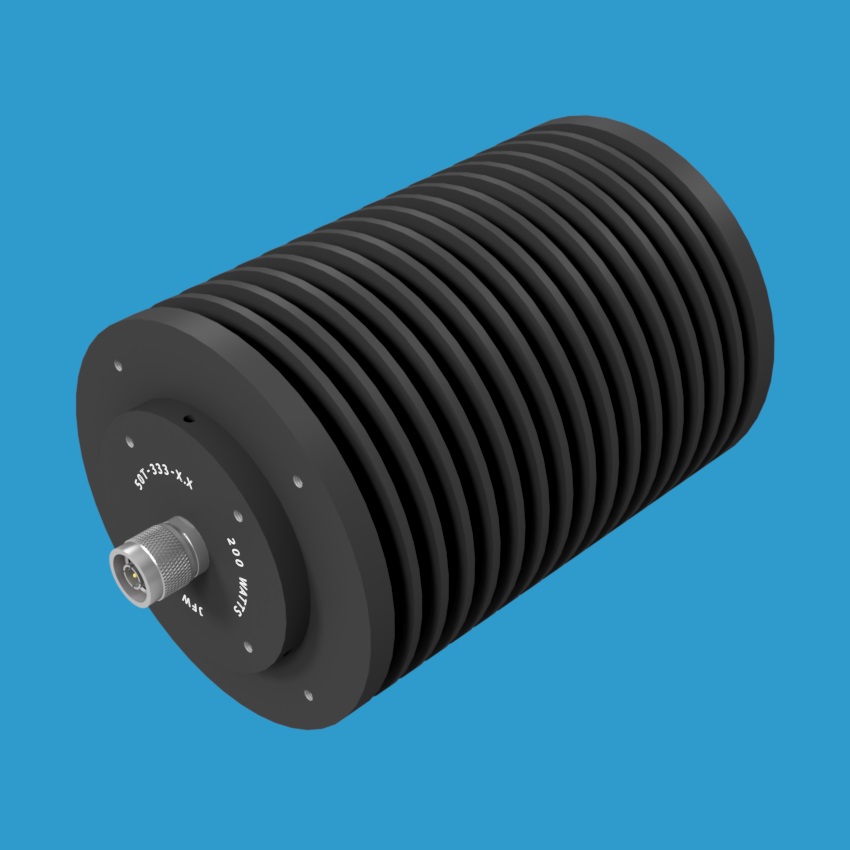

JFW Industries 推出的 50T-333-XXX 是一款高性能的射频终端与失配负载，额定射频输入功率高达 200W，工作频率范围覆盖 DC 至 1 GHz。该产品采用圆形散热器设计，两端均配有螺纹安装孔，便于稳固安装，是50欧姆射频系统中的理想选择。

核心参数

• 阻抗：50 Ohm
• 频率范围：DC - 1 GHz
• 射频输入功率：200 Watts
• 散热器样式：圆形
• 射频连接器：BNC, N, SMA, TNC, 7/16 或 4.3-10（可选公头或母头）

VSWR 失配值与负载阻抗对应关系

该型号可作为标准的 50 欧姆终端（1.0:1）或不同比例的失配负载进行订购。在 50 欧姆系统中，各 VSWR 失配值对应的实际负载阻抗如下：

• 1.0:1 终端：50 Ohm 负载
• 2.0:1 失配：100 Ohm 负载
• 3.0:1 失配：150 Ohm 负载
• 4.0:1 失配：200 Ohm 负载
• 5.0:1 失配：250 Ohm 负载
• 6.0:1 失配：300 Ohm 负载
• 7.0:1 失配：350 Ohm 负载
• 8.0:1 失配：400 Ohm 负载
• 9.0:1 失配：450 Ohm 负载
• 10.0:1 失配：500 Ohm 负载

型号命名规则与示例

在订购 50T-333-XXX 时，请将“XXX”替换为所需的 VSWR 失配值，并在末尾添加射频连接器类型及公母标识（M代表公头，F代表母头），以生成完整的型号。

型号示例：

• 50T-333-1.0 N M（1.0:1 终端，N型公头）
• 50T-333-2.0 SMA M（2.0:1 失配，SMA公头）
• 50T-333-3.5 7/16 M（3.5:1 失配，7/16公头）
• 50T-333-4.8 7/16 F（4.8:1 失配，7/16母头）
• 50T-333-6.5 BNC F（6.5:1 失配，BNC母头）
• 50T-333-8.2 4.3-10.0 F（8.2:1 失配，4.3-10母头）
• 50T-333-10.0 N F（10.0:1 失配，N型母头）
