JFW Industries 50T-541-XXX 500W大功率失配负载 DC-1GHz
品牌: JFW Industries
型号: 50T-541-XXX
JFW Industries 50T-541-XXX 是一款工作频率覆盖DC-1GHz的大功率失配负载，额定平均输入功率达500W，阻抗为50欧姆。提供2.0:1至4.0:1多种VSWR失配比选择，支持N、TNC及7/16型射频连接器（公头或母头），配备方形散热器，底部设有螺纹安装孔，适用于高功率射频测试系统。
产品详情
产品概述

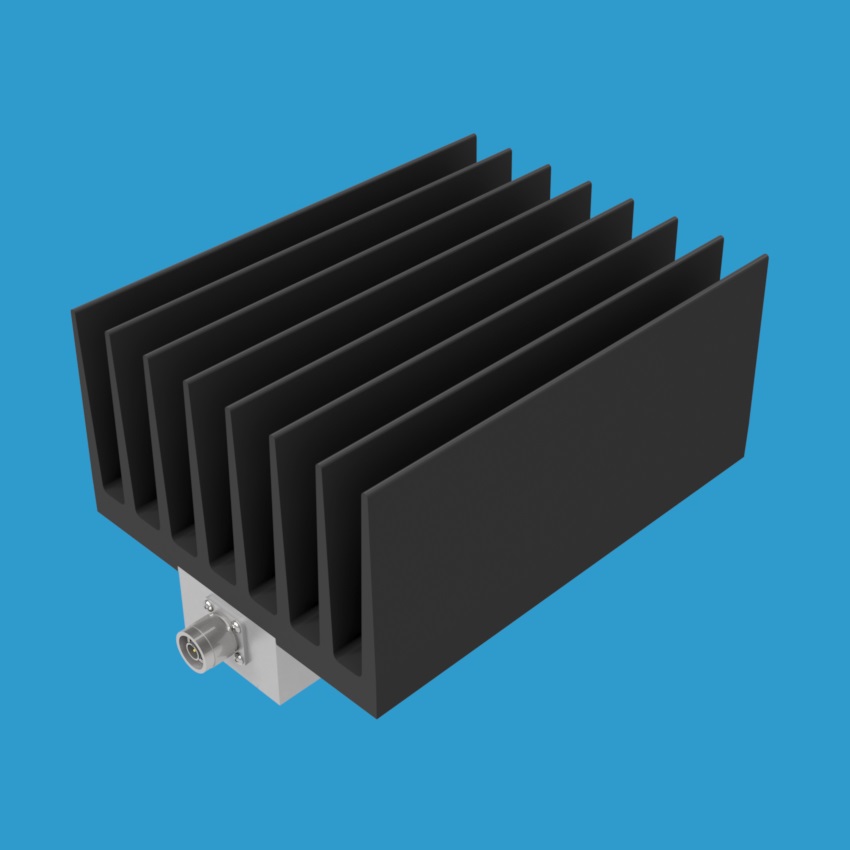

JFW Industries 50T-541-XXX 是一款高性能大功率失配负载，工作频率范围覆盖DC-1000 MHz（DC-1GHz），额定平均输入功率高达500W。该产品采用方形散热器设计，底部配备螺纹安装孔，便于稳固安装，广泛应用于高功率射频测试与系统集成领域。
失配比与阻抗对应关系
该系列失配负载在50欧姆系统中提供多种VSWR失配比选项，对应不同的负载阻抗值：
- 2.0:1 失配比：对应50欧姆系统中的100欧姆负载
- 3.0:1 失配比：对应50欧姆系统中的150欧姆负载
- 3.5:1 失配比：对应50欧姆系统中的175欧姆负载
- 4.0:1 失配比：对应50欧姆系统中的200欧姆负载
型号定制规则
完整型号由基础型号50T-541加上所需的VSWR失比值和射频连接器类型组成。在型号中将XXX替换为所需的VSWR失比值，并在末尾添加连接器类型，同时指定公头（M）或母头（F）：
- N型连接器示例：50T-541-2.0 N M（2.0:1失配，N型公头）、50T-541-3.5 N F（3.5:1失配，N型母头）
- TNC型连接器示例：50T-541-3.0 TNC M（3.0:1失配，TNC型公头）、50T-541-4.0 TNC F（4.0:1失配，TNC型母头）
- 7/16型连接器示例：50T-541-2.0 7/16 M（2.0:1失配，7/16型公头）、50T-541-3.5 7/16 F（3.5:1失配，7/16型母头）
主要技术参数
- 阻抗：50欧姆
- 频率范围：DC-1000 MHz
- 额定输入功率：500W（平均值）
- 散热器类型：方形
- 射频连接器：N型、TNC型、7/16型（可选公头或母头）
- VSWR失配比：2.0:1、3.0:1、3.5:1、4.0:1
