JFW Industries 50T-581-XXX 80W 射频终端与失配负载 (DC-1GHz)

产品概述

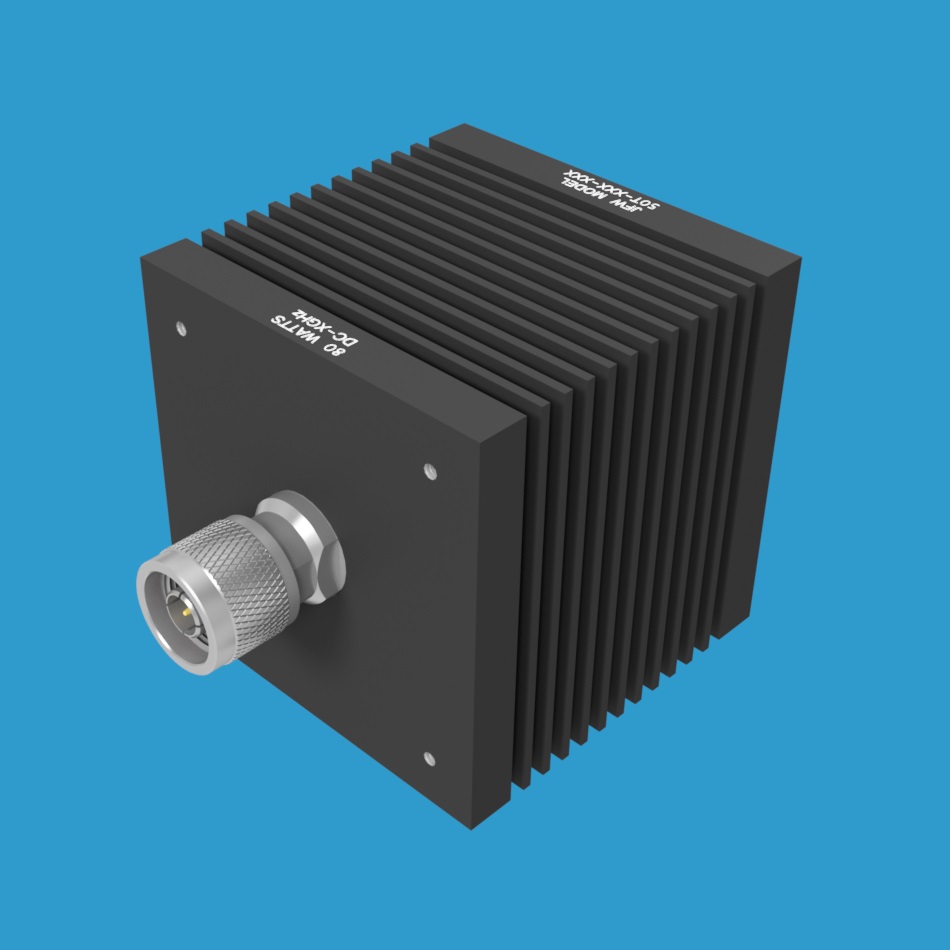

JFW Industries 推出的 50T-581-XXX 系列是一款高性能的50欧姆终端或失配负载。该系列产品工作频率范围为 DC-1000 MHz，额定射频输入功率高达 80W。其方形散热器的前后两侧均配有螺纹安装孔，便于灵活安装。用户可根据需求选择多种50欧姆射频连接器，包括 BNC、N、SMA、TNC 或 7/16（公头或母头）。

核心参数

• 阻抗：50 Ohm
• 频率范围：DC-1000 MHz
• 射频输入功率：80 Watts
• 散热器样式：方形 (Square)
• 射频连接器：BNC, N, SMA, TNC, 7/16（公头 M 或 母头 F）

VSWR 失配负载说明

该系列可作为标准终端或特定比例的失配负载使用，具体阻抗对应关系如下：

• 1.0:1 终端 = 50 Ohm 系统下的 50 Ohm 负载
• 2.0:1 失配 = 50 Ohm 系统下的 100 Ohm 负载
• 3.0:1 失配 = 50 Ohm 系统下的 150 Ohm 负载
• 4.0:1 失配 = 50 Ohm 系统下的 200 Ohm 负载
• 5.0:1 失配 = 50 Ohm 系统下的 250 Ohm 负载
• 6.0:1 失配 = 50 Ohm 系统下的 300 Ohm 负载

型号命名规则

对于 50T-581-XXX 型号，请将“XXX”替换为所需的 VSWR 失比值，并在末尾添加射频连接器类型及性别（M代表公头，F代表母头）以生成完整型号。

型号示例

1.0:1 终端示例：
50T-581-1.0 N M | 50T-581-1.0 BNC M | 50T-581-1.0 SMA M | 50T-581-1.0 TNC M | 50T-581-1.0 7/16 M

1.1:1 至 1.9:1 失配示例 (BNC)：
50T-581-1.1 BNC M 至 50T-581-1.4 BNC M (公头)；50T-581-1.5 BNC F 至 50T-581-1.9 BNC F (母头)

2.0:1 至 2.9:1 失配示例 (N型)：
50T-581-2.0 N M 至 50T-581-2.4 N M (公头)；50T-581-2.5 N F 至 50T-581-2.9 N F (母头)

3.0:1 至 3.9:1 失配示例 (SMA)：
50T-581-3.0 SMA M 至 50T-581-3.4 SMA M (公头)；50T-581-3.5 SMA F 至 50T-581-3.9 SMA F (母头)

4.0:1 至 4.9:1 失配示例 (TNC)：
50T-581-4.0 TNC M 至 50T-581-4.4 TNC M (公头)；50T-581-4.5 TNC F 至 50T-581-4.9 TNC F (母头)

5.0:1 至 5.9:1 失配示例 (7/16)：
50T-581-5.0 7/16 M 至 50T-581-5.4 7/16 M (公头)；50T-581-5.5 7/16 F 至 50T-581-5.9 7/16 F (母头)

6.0:1 失配示例：
50T-581-6.0 SMA M
