JFW 50T-032-XXX 100W DC-1GHz 射频终端与失配负载

产品概述

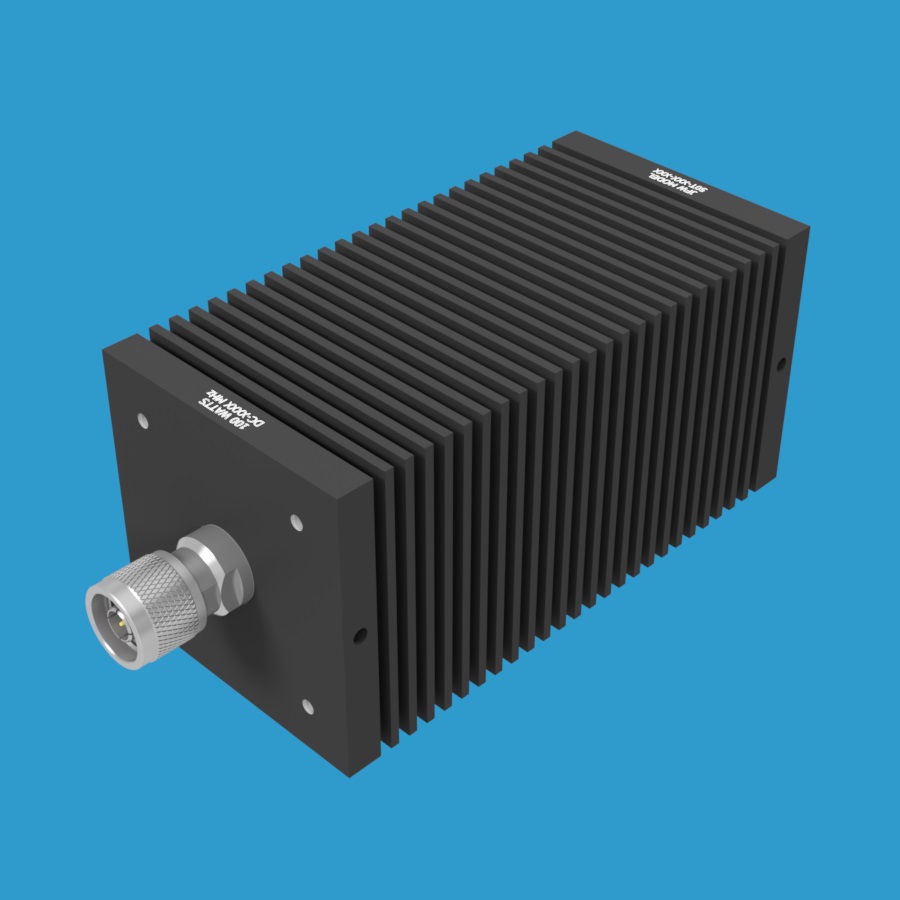

JFW Industries 推出的 50T-032-XXX 是一款高性能的 50 欧姆终端或失配负载，工作频率范围覆盖 DC-1000 MHz，额定射频输入功率高达 100W。该型号采用方形散热器设计，并在散热器的前、后、底部配有螺纹安装孔，便于灵活安装。

阻抗与失配配置

该系列产品可根据需求配置为标准 50 欧姆终端或特定比例的失配负载。在 50 欧姆系统中，不同驻波比（VSWR）对应的负载阻抗如下：

• 1.0:1 终端 = 50 欧姆负载
• 2.0:1 失配 = 100 欧姆负载
• 3.0:1 失配 = 150 欧姆负载
• 4.0:1 失配 = 200 欧姆负载
• 5.0:1 失配 = 250 欧姆负载
• 6.0:1 失配 = 300 欧姆负载

型号命名规则

对于 50T-032-XXX 型号，请将“XXX”替换为所需的 VSWR 失配比值，并在末尾添加射频连接器类型及性别（公头 M 或母头 F），以生成完整的型号。

射频连接器选项

提供 50 欧姆射频连接器选项，包括：BNC、N、SMA、TNC 或 7/16（可选公头 M 或母头 F）。

典型型号示例

1.0:1 终端示例：

• 50T-032-1.0 N M / 50T-032-1.0 BNC M / 50T-032-1.0 SMA M / 50T-032-1.0 TNC M / 50T-032-1.0 7/16 M

1.1:1 至 1.9:1 失配示例（BNC 连接器）：

• 50T-032-1.1 BNC M 至 50T-032-1.4 BNC M（公头）
• 50T-032-1.5 BNC F 至 50T-032-1.9 BNC F（母头）

2.0:1 至 2.9:1 失配示例（N 型连接器）：

• 50T-032-2.0 N M 至 50T-032-2.4 N M（公头）
• 50T-032-2.5 N F 至 50T-032-2.9 N F（母头）

3.0:1 至 3.9:1 失配示例（SMA 连接器）：

• 50T-032-3.0 SMA M 至 50T-032-3.4 SMA M（公头）
• 50T-032-3.5 SMA F 至 50T-032-3.9 SMA F（母头）

4.0:1 至 4.9:1 失配示例（TNC 连接器）：

• 50T-032-4.0 TNC M 至 50T-032-4.4 TNC M（公头）
• 50T-032-4.5 TNC F 至 50T-032-4.9 TNC F（母头）

5.0:1 至 6.0:1 失配示例（7/16 连接器）：

• 50T-032-5.0 TNC F (5.0:1)
• 50T-032-5.1 7/16 M 至 50T-032-5.4 7/16 M（公头）
• 50T-032-5.5 7/16 F 至 50T-032-5.9 7/16 F（母头）
• 50T-032-6.0 7/16 F (6.0:1)
