JFW 50T-684-XXX 300瓦失配负载 DC-1 GHz

产品概述

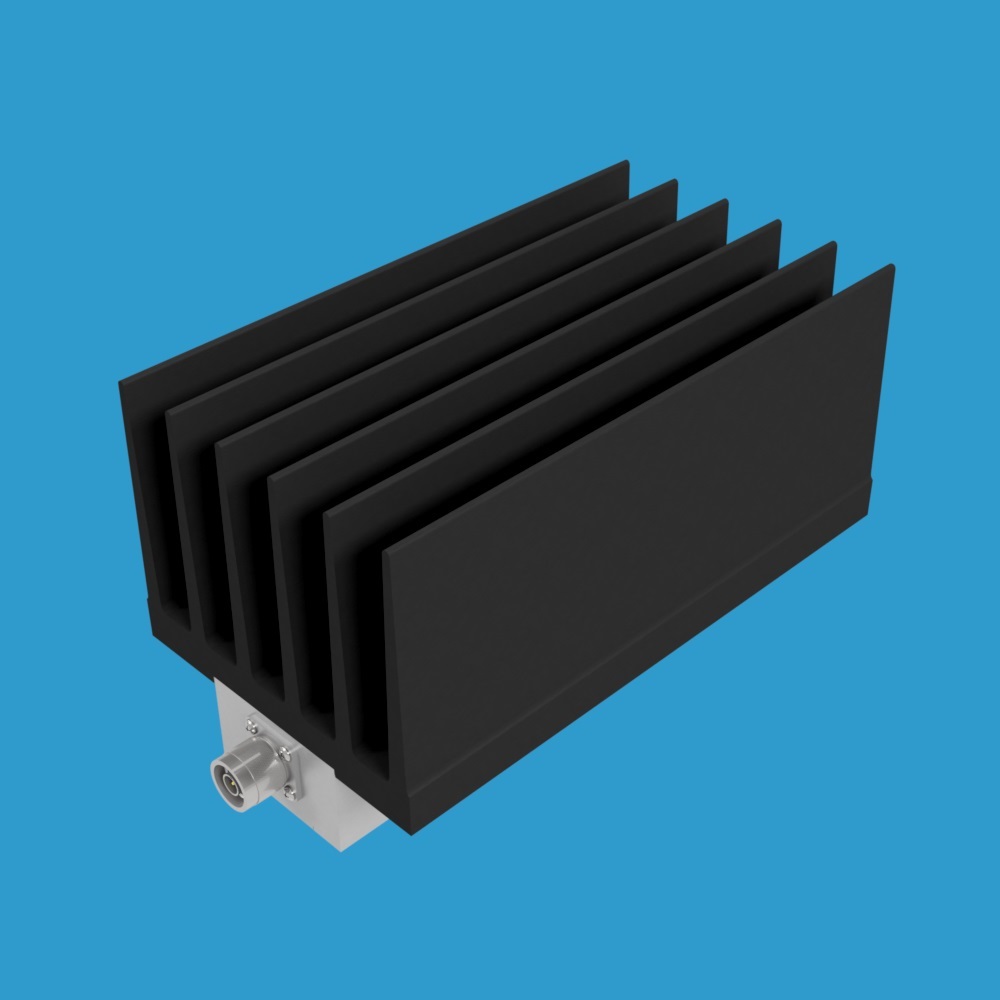

JFW 50T-684-XXX 是一款以50欧姆为参考阻抗的射频失配负载，工作频率范围为 DC-1 GHz，额定平均射频输入功率为 300瓦。该产品采用方形散热器设计，散热器底部设有螺纹安装孔，便于系统集成与固定安装。

失配阻抗说明

该失配负载在50欧姆系统中可提供以下典型驻波比（VSWR）失配值：

• 2.0:1 失配 — 对应50欧姆系统中的100欧姆负载
• 3.0:1 失配 — 对应50欧姆系统中的150欧姆负载
• 3.5:1 失配 — 对应50欧姆系统中的175欧姆负载
• 4.0:1 失配 — 对应50欧姆系统中的200欧姆负载

型号命名规则

对于型号 50T-684-XXX，将 XXX 替换为所需的 VSWR 失配比值，并在末尾添加射频连接器类型以构成完整型号。请指定连接器为公头（M）或母头（F）。

示例型号列表

• 50T-684-2.0 N M（2.0:1 失配，N型公头）
• 50T-684-2.1 N M（2.1:1 失配，N型公头）
• 50T-684-2.2 N M（2.2:1 失配，N型公头）
• 50T-684-2.3 N M（2.3:1 失配，N型公头）
• 50T-684-2.4 N F（2.4:1 失配，N型母头）
• 50T-684-2.5 N F（2.5:1 失配，N型母头）
• 50T-684-2.6 N F（2.6:1 失配，N型母头）
• 50T-684-2.7 N F（2.7:1 失配，N型母头）
• 50T-684-2.8 N F（2.8:1 失配，N型母头）
• 50T-684-2.9 TNC M（2.9:1 失配，TNC公头）
• 50T-684-3.0 TNC M（3.0:1 失配，TNC公头）
• 50T-684-3.1 TNC M（3.1:1 失配，TNC公头）
• 50T-684-3.2 TNC F（3.2:1 失配，TNC母头）
• 50T-684-3.3 TNC F（3.3:1 失配，TNC母头）
• 50T-684-3.4 TNC F（3.4:1 失配，TNC母头）
• 50T-684-3.5 7/16 M（3.5:1 失配，7/16公头）
• 50T-684-3.6 7/16 M（3.6:1 失配，7/16公头）
• 50T-684-3.7 7/16 M（3.7:1 失配，7/16公头）
• 50T-684-3.8 7/16 F（3.8:1 失配，7/16母头）
• 50T-684-3.9 7/16 F（3.9:1 失配，7/16母头）
• 50T-684-4.0 7/16 F（4.0:1 失配，7/16母头）

主要技术参数

• 阻抗：50欧姆
• 频率范围：DC - 1 GHz
• 射频输入功率：300瓦（平均）
• 散热器样式：方形
• 射频连接器选项：N型、TNC、7/16 或 4.3/10
• 安装方式：底部螺纹安装孔
