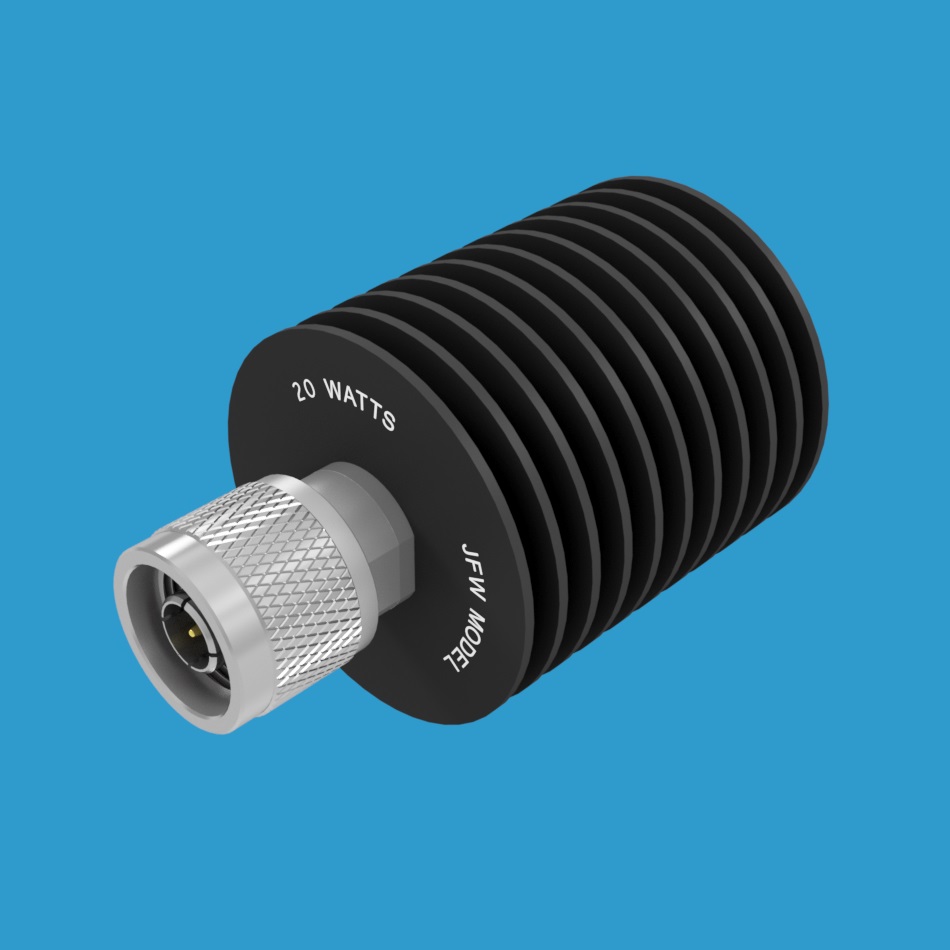

JFW Industries 50T-358-XXX 20W DC-3GHz 射频端接与失配负载

产品概述

JFW Industries 推出的 50T-358-XXX 系列是一款高性能的射频端接或失配负载。该系列产品工作频率覆盖 DC-3000 MHz，额定射频输入功率高达 20W。用户可根据实际需求，将其配置为标准的50欧姆端接负载，或选择特定电压驻波比（VSWR）的失配负载，广泛应用于各类射频测试与系统集成中。

核心参数

• 品牌：JFW Industries
• 型号：50T-358-XXX
• 阻抗：50 Ohm
• 频率范围：DC-3000 MHz
• 射频输入功率：20 Watts
• 散热器样式：圆形（Round）
• 射频连接器：7/16, BNC, N, SMA, TNC（支持公头或母头）

失配比与系统阻抗对应关系

在50欧姆系统中，不同的VSWR失配比对应不同的等效负载阻抗：

• 1.0:1 端接：等效为 50 Ohm 负载
• 2.0:1 失配：等效为 100 Ohm 负载
• 3.0:1 失配：等效为 150 Ohm 负载
• 4.0:1 失配：等效为 200 Ohm 负载
• 5.0:1 失配：等效为 250 Ohm 负载

型号命名规则

完整型号由基础型号、VSWR失配比、连接器类型及公母规格组成。请将 50T-358-XXX 中的“XXX”替换为所需的VSWR值，并在末尾添加连接器类型及性别（M代表公头，F代表母头）。

型号配置示例

1.0:1 标准端接示例：

• 50T-358-1.0 N M（N型公头）
• 50T-358-1.0 BNC M（BNC公头）
• 50T-358-1.0 SMA M（SMA公头）
• 50T-358-1.0 TNC M（TNC公头）
• 50T-358-1.0 7/16 M（7/16公头）

其他失配比配置示例：

• 50T-358-1.5 BNC F（1.5:1 失配，BNC母头）
• 50T-358-2.5 N F（2.5:1 失配，N型母头）
• 50T-358-3.5 SMA F（3.5:1 失配，SMA母头）
• 50T-358-4.5 7/16 M（4.5:1 失配，7/16公头）
• 50T-358-5.5 N F（5.5:1 失配，N型母头）
• 50T-358-7.0 N M（7.0:1 失配，N型公头）

如需更多特定VSWR值（如1.1至6.9）及连接器组合，请参考完整选型表或联系技术支持获取详细数据手册与图纸。
