JFW Industries 50T-359-XXX 15瓦终端负载/失配负载 DC-3GHz

产品概述

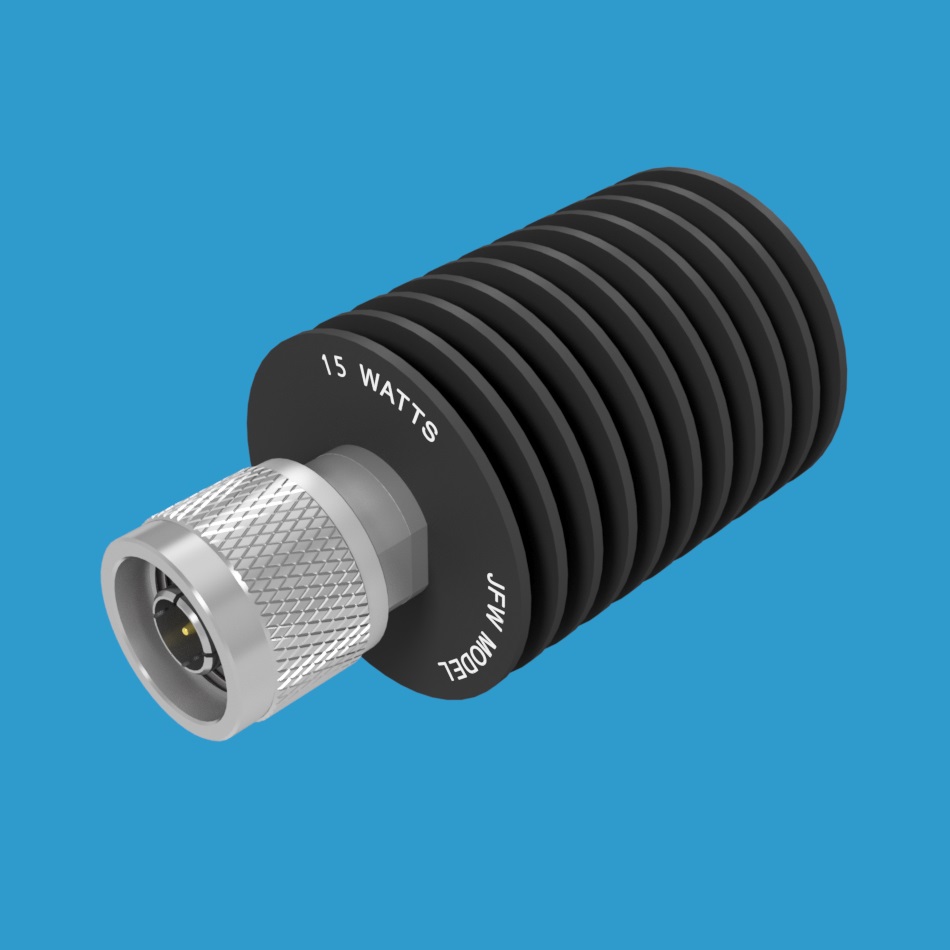

JFW Industries 50T-359-XXX系列是一款高性能50欧姆终端负载或失配负载模块，工作频率范围覆盖DC至3000 MHz，额定射频输入功率为15瓦。该系列采用圆形散热器设计，可配置多种射频连接器类型，包括BNC、N、SMA、TNC及7/16型连接器（公头或母头可选），广泛应用于射频测试、系统集成及阻抗匹配等场景。

驻波比与阻抗对应关系

该系列产品支持从完全匹配到不同失配程度的多种配置：

• 1.0:1 终端 = 50欧姆系统中的50欧姆负载
• 2.0:1 失配 = 50欧姆系统中的100欧姆负载
• 3.0:1 失配 = 50欧姆系统中的150欧姆负载
• 4.0:1 失配 = 50欧姆系统中的200欧姆负载
• 5.0:1 失配 = 50欧姆系统中的250欧姆负载

型号命名规则

完整型号由基础型号50T-359-XXX构成，其中XXX替换为所需的驻波比失配值，末尾添加射频连接器类型及公母标识（M表示公头，F表示母头）。

典型型号示例

• 50T-359-1.0 N M（1.0:1 终端，N型公头）
• 50T-359-1.0 BNC M（1.0:1 终端，BNC公头）
• 50T-359-1.0 SMA M（1.0:1 终端，SMA公头）
• 50T-359-1.0 TNC M（1.0:1 终端，TNC公头）
• 50T-359-1.0 7/16 M（1.0:1 终端，7/16公头）
• 50T-359-1.5 BNC F（1.5:1 失配，BNC母头）
• 50T-359-2.0 N M（2.0:1 失配，N型公头）
• 50T-359-2.5 N F（2.5:1 失配，N型母头）
• 50T-359-3.0 SMA M（3.0:1 失配，SMA公头）
• 50T-359-3.5 SMA F（3.5:1 失配，SMA母头）
• 50T-359-4.0 TNC M（4.0:1 失配，TNC公头）
• 50T-359-4.5 7/16 M（4.5:1 失配，7/16公头）
• 50T-359-5.0 7/16 F（5.0:1 失配，7/16母头）

主要技术参数

• 阻抗：50欧姆
• 频率范围：DC - 3000 MHz
• 射频输入功率：15瓦
• 散热器类型：圆形
• 射频连接器：7/16、BNC、N、SMA、TNC（公头/母头可选）
• 驻波比范围：1.0:1 至 5.0:1
