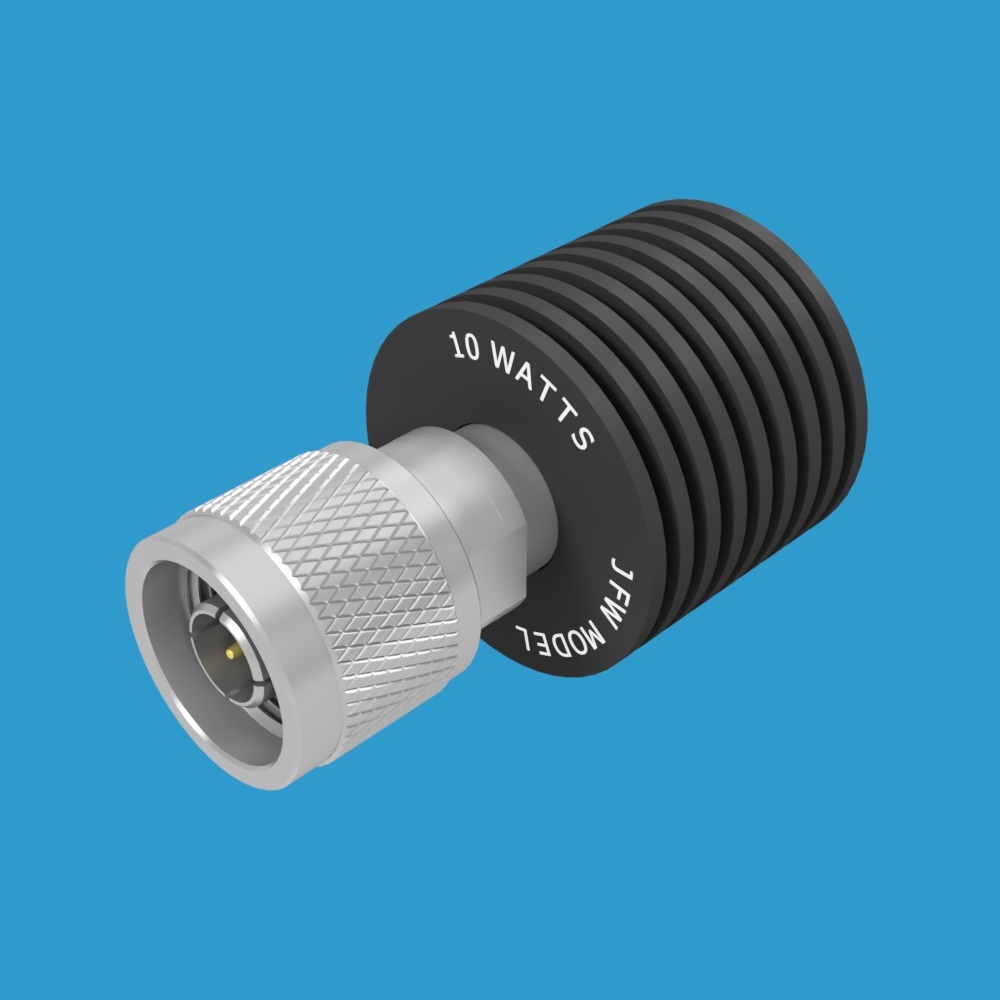

JFW Industries 50T-439-XXX 10W DC-3GHz 射频终端或失配负载

产品概述

JFW Industries 50T-439-XXX 系列可作为50欧姆终端或失配负载进行订购。该型号工作频率范围为DC至3000 MHz，额定射频输入功率为10瓦。产品提供多种50欧姆射频连接器选项，包括BNC、N、SMA、TNC或7/16（支持公头或母头）。

关键参数

• 阻抗：50 Ohm
• 频率范围：DC-3000 MHz
• 射频输入功率：10 Watts
• 散热器样式：圆形
• 射频连接器：7/16, BNC, N, SMA, TNC

VSWR失配值说明

在50欧姆系统中，不同VSWR（电压驻波比）对应的负载阻抗如下：

• 1.0:1 终端：50欧姆系统中的50欧姆负载
• 2.0:1 失配：50欧姆系统中的100欧姆负载
• 3.0:1 失配：50欧姆系统中的150欧姆负载
• 4.0:1 失配：50欧姆系统中的200欧姆负载
• 5.0:1 失配：50欧姆系统中的250欧姆负载

型号命名规则

对于 50T-439-XXX 型号，请将“XXX”替换为所需的VSWR失配值，并在末尾添加射频连接器类型以生成完整型号。同时需指定射频连接器为公头（M）或母头（F）。

型号示例

1.0:1 终端示例：
50T-439-1.0 N M、50T-439-1.0 BNC M、50T-439-1.0 SMA M、50T-439-1.0 TNC M、50T-439-1.0 7/16 M

1.1:1 至 1.9:1 失配示例（BNC连接器）：
50T-439-1.1 BNC M 至 50T-439-1.4 BNC M（公头）；50T-439-1.5 BNC F 至 50T-439-1.9 BNC F（母头）

2.0:1 至 2.9:1 失配示例（N型连接器）：
50T-439-2.0 N M 至 50T-439-2.4 N M（公头）；50T-439-2.5 N F 至 50T-439-2.9 N F（母头）

3.0:1 至 3.9:1 失配示例（SMA连接器）：
50T-439-3.0 SMA M 至 50T-439-3.4 SMA M（公头）；50T-439-3.5 SMA F 至 50T-439-3.9 SMA F（母头）

4.0:1 至 4.9:1 失配示例（TNC与7/16连接器）：
50T-439-4.0 TNC M 至 50T-439-4.2 TNC M（公头）；50T-439-4.3 TNC F 至 50T-439-4.4 TNC F（母头）
50T-439-4.5 7/16 M 至 50T-439-4.7 7/16 M（公头）；50T-439-4.8 7/16 F 至 50T-439-4.9 7/16 F（母头）

5.0:1 失配示例：
50T-439-5.0 7/16 F（母头）
