JFW Industries 50T-440-XXX 25W DC-3GHz 射频终端与失配负载

产品概述

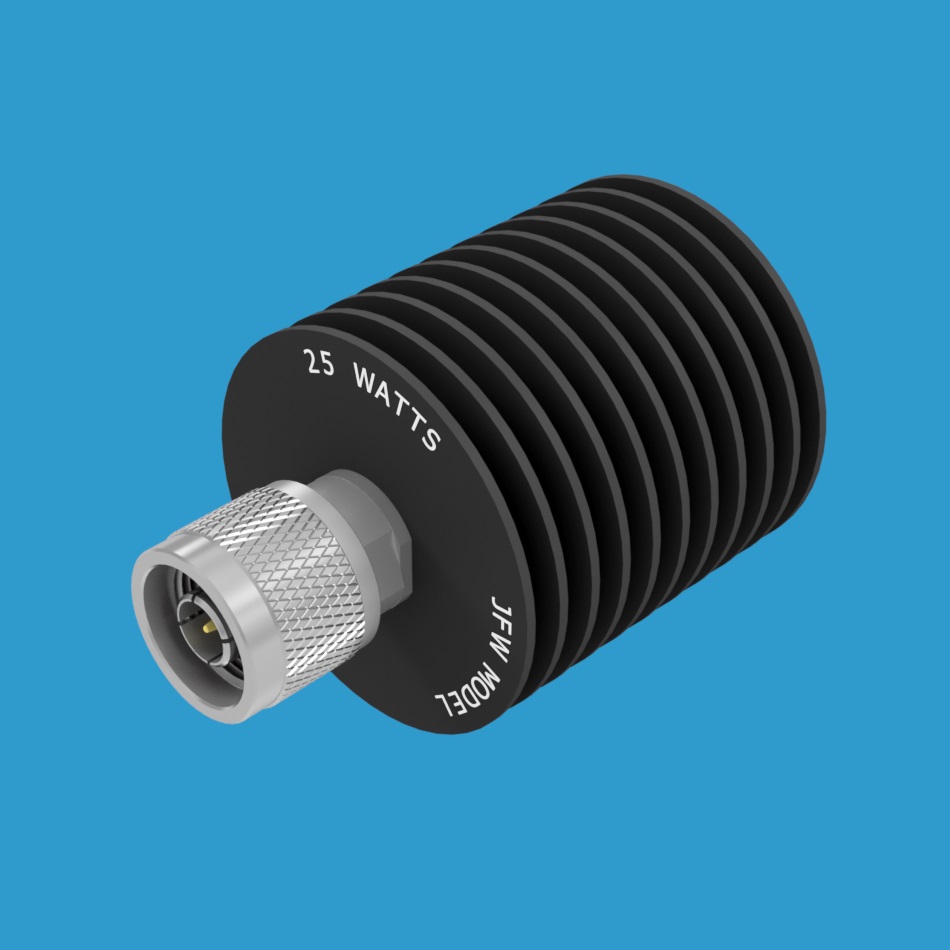

JFW Industries 推出的 50T-440-XXX 系列是一款高性能的 50 欧姆射频终端或失配负载。该系列产品工作频率范围为 DC-3000 MHz，额定射频输入功率高达 25 Watts。采用圆形散热器设计，提供多种主流射频连接器选项，包括 7/16、BNC、N、SMA 和 TNC（支持公头或母头），广泛适用于各类射频与微波测试系统。

失配阻抗配置说明

该型号可作为标准的 50 欧姆终端使用，也可根据系统需求配置为不同电压驻波比（VSWR）的失配负载。在 50 欧姆系统中的具体失配对应关系如下：

• 1.0:1 终端 = 50 欧姆负载（50 欧姆系统）
• 2.0:1 失配 = 100 欧姆负载（50 欧姆系统）
• 3.0:1 失配 = 150 欧姆负载（50 欧姆系统）
• 4.0:1 失配 = 200 欧姆负载（50 欧姆系统）
• 5.0:1 失配 = 250 欧姆负载（50 欧姆系统）

型号命名规则

对于 50T-440-XXX 型号，请将“XXX”替换为所需的 VSWR 失配值，并在末尾添加射频连接器类型及性别（公头 M 或母头 F）以生成完整型号。

命名示例：

• 50T-440-1.0 N M（1.0:1 终端，N型公头）
• 50T-440-1.0 BNC M（1.0:1 终端，BNC公头）
• 50T-440-1.0 SMA M（1.0:1 终端，SMA公头）
• 50T-440-1.5 BNC F（1.5:1 失配，BNC母头）
• 50T-440-2.0 N M（2.0:1 失配，N型公头）
• 50T-440-3.0 SMA M（3.0:1 失配，SMA公头）
• 50T-440-4.0 TNC M（4.0:1 失配，TNC公头）
• 50T-440-5.0 7/16 F（5.0:1 失配，7/16母头）

注：以上仅列举部分典型配置，实际支持 1.0 至 5.0 之间任意步进的 VSWR 值定制。
