JFW Industries 50T-473-XXX 5W DC-1GHz 终端或失配负载

产品概述

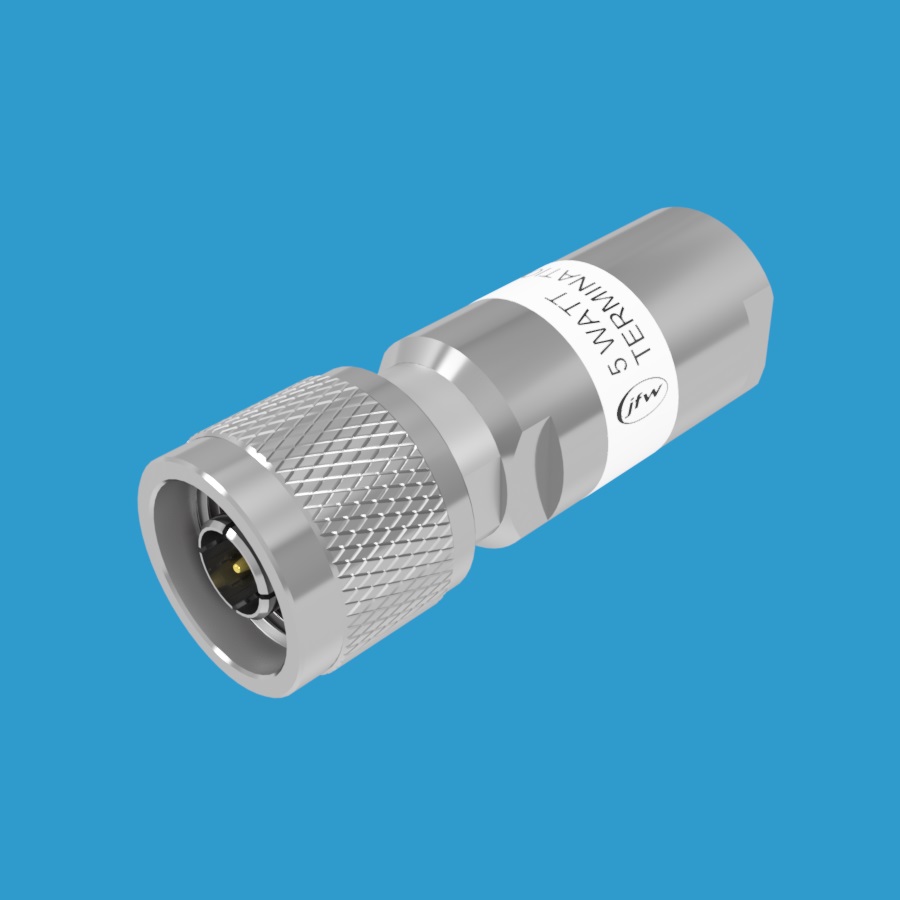

JFW Industries 型号 50T-473-XXX 可作为 50 欧姆终端或失配负载进行订购。该型号工作频率范围为 DC-1000 MHz，额定射频输入功率为 5 Watts。提供多种 50 欧姆射频连接器选项，包括 BNC、N、SMA、TNC、反极性 TNC (RP-TNC) 或 7/16（公头或母头）。

失配比与阻抗对应关系

在 50 欧姆系统中，不同的电压驻波比 (VSWR) 失配比对应不同的负载阻抗：

• 1.0:1 终端 = 50 欧姆负载
• 2.0:1 失配 = 100 欧姆负载
• 3.0:1 失配 = 150 欧姆负载
• 4.0:1 失配 = 200 欧姆负载
• 5.0:1 失配 = 250 欧姆负载
• 6.0:1 失配 = 300 欧姆负载
• 7.0:1 失配 = 350 欧姆负载
• 8.0:1 失配 = 400 欧姆负载

型号定制规则

对于型号 50T-473-XXX，请将 XXX 替换为所需的 VSWR 失配比数值，并在末尾添加射频连接器类型以生成完整型号。请指定射频连接器为公头 (M) 或母头 (F)。

型号示例

1.0:1 终端示例：

• 50T-473-1.0 N M / 50T-473-1.0 BNC M / 50T-473-1.0 SMA M / 50T-473-1.0 TNC M / 50T-473-1.0 RP-TNC M / 50T-473-1.0 7/16 M

1.1:1 至 1.9:1 失配示例 (BNC)：

• 50T-473-1.1 BNC M 至 50T-473-1.4 BNC M (公头)
• 50T-473-1.5 BNC F 至 50T-473-1.9 BNC F (母头)

2.0:1 至 2.9:1 失配示例 (N)：

• 50T-473-2.0 N M 至 50T-473-2.4 N M (公头)
• 50T-473-2.5 N F 至 50T-473-2.9 N F (母头)

3.0:1 至 3.9:1 失配示例 (SMA)：

• 50T-473-3.0 SMA M 至 50T-473-3.4 SMA M (公头)
• 50T-473-3.5 SMA F 至 50T-473-3.9 SMA F (母头)

4.0:1 至 4.9:1 失配示例 (TNC)：

• 50T-473-4.0 TNC M 至 50T-473-4.9 TNC M (公头)

5.0:1 至 5.9:1 失配示例 (TNC)：

• 50T-473-5.0 TNC F 至 50T-473-5.9 TNC F (母头)

6.0:1 至 6.9:1 失配示例 (RP-TNC)：

• 50T-473-6.0 RP-TNC M 至 50T-473-6.4 RP-TNC M (公头)
• 50T-473-6.5 RP-TNC F 至 50T-473-6.9 RP-TNC F (母头)

7.0:1 至 8.0:1 失配示例 (7/16)：

• 50T-473-7.0 7/16 M 至 50T-473-7.4 7/16 M (公头)
• 50T-473-7.5 7/16 F 至 50T-473-7.9 7/16 F 及 50T-473-8.0 7/16 F (母头)
