JFW Industries 50T-506-XXX 50W DC-3GHz 射频终端或失配负载

产品概述

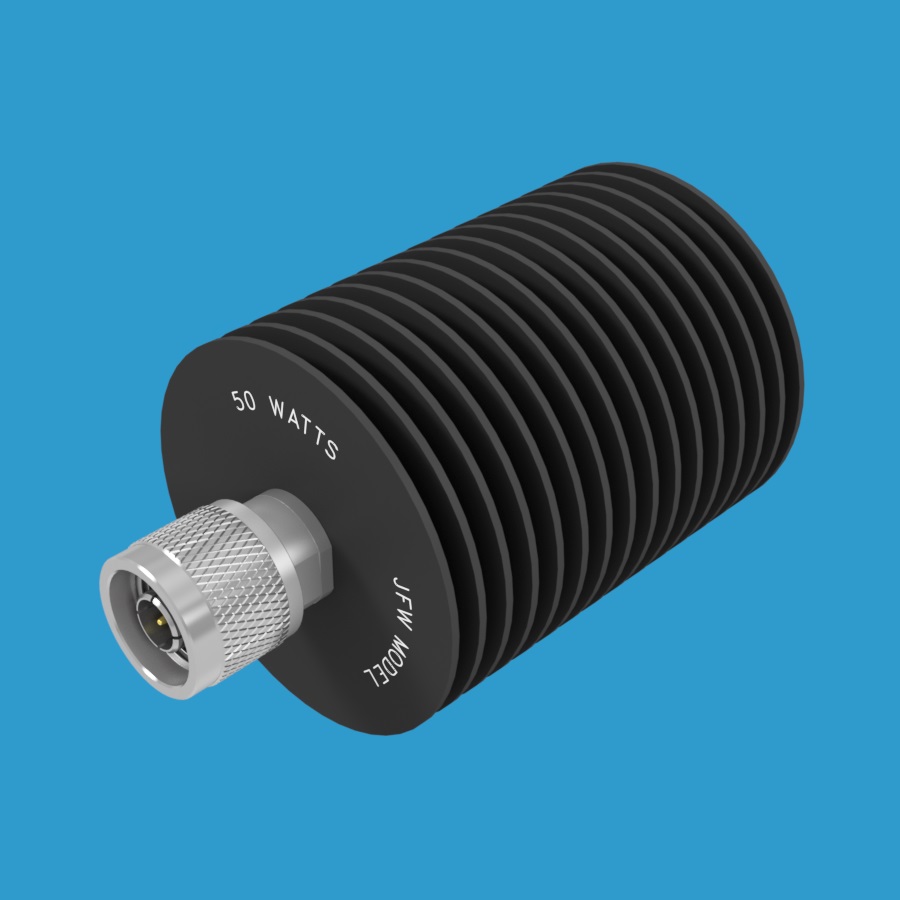

JFW Industries 推出的 50T-506-XXX 系列是一款高性能的 50 欧姆射频终端或失配负载。该系列产品工作频率范围为 DC-3000 MHz，额定射频输入功率高达 50 Watts，采用圆形散热器设计，确保在高功率下的稳定运行。

阻抗与失配规格

该型号可根据需求配置为 50 欧姆终端或不同比例的失配负载，具体对应关系如下：

• 1.0:1 终端 = 50 欧姆系统中的 50 欧姆负载
• 2.0:1 失配 = 50 欧姆系统中的 100 欧姆负载
• 3.0:1 失配 = 50 欧姆系统中的 150 欧姆负载
• 4.0:1 失配 = 50 欧姆系统中的 200 欧姆负载
• 5.0:1 失配 = 50 欧姆系统中的 250 欧姆负载

型号命名规则

对于 50T-506-XXX 型号，请将“XXX”替换为所需的 VSWR 失比值，并在末尾添加射频连接器类型以生成完整型号。请指定射频连接器的公头（M）或母头（F）。

支持的射频连接器类型包括：7/16、BNC、N、SMA、TNC。

型号示例

1.0:1 终端示例：
50T-506-1.0 N M、50T-506-1.0 BNC M、50T-506-1.0 SMA M、50T-506-1.0 TNC M、50T-506-1.0 7/16 M

1.1:1 至 1.9:1 失配示例（BNC）：
50T-506-1.1 BNC M 至 50T-506-1.4 BNC M（公头）；50T-506-1.5 BNC F 至 50T-506-1.9 BNC F（母头）

2.0:1 至 2.9:1 失配示例（N型）：
50T-506-2.0 N M 至 50T-506-2.4 N M（公头）；50T-506-2.5 N F 至 50T-506-2.9 N F（母头）

3.0:1 至 3.9:1 失配示例（SMA）：
50T-506-3.0 SMA M 至 50T-506-3.4 SMA M（公头）；50T-506-3.5 SMA F 至 50T-506-3.9 SMA F（母头）

4.0:1 至 4.9:1 失配示例（TNC与7/16）：
50T-506-4.0 TNC M 至 50T-506-4.2 TNC M（公头）；50T-506-4.3 TNC F 至 50T-506-4.4 TNC F（母头）
50T-506-4.5 7/16 M 至 50T-506-4.7 7/16 M（公头）；50T-506-4.8 7/16 F 至 50T-506-4.9 7/16 F（母头）

5.0:1 失配示例：
50T-506-5.0 7/16 F
