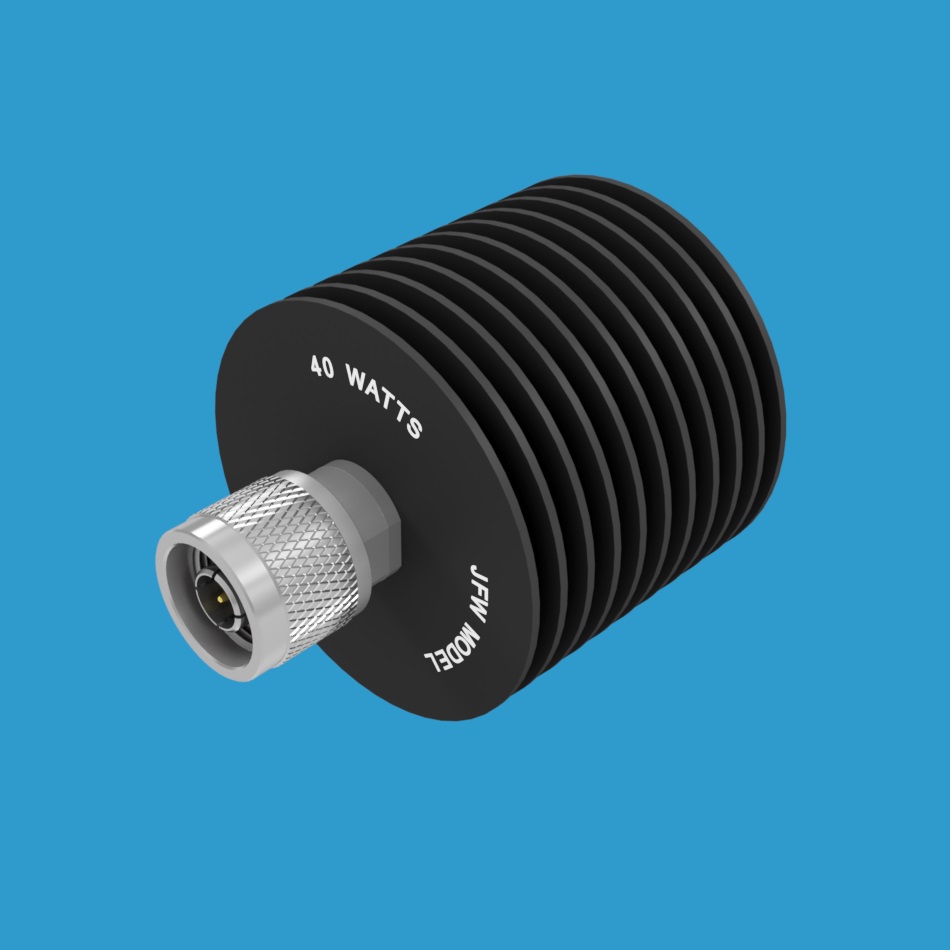

JFW Industries 50T-507-XXX 40W 射频端接/失配负载 DC-3GHz

产品概述

JFW Industries 50T-507-XXX 系列是一款高性能射频端接或失配负载产品，工作频率覆盖 DC-3000 MHz，额定射频输入功率为 40W。该型号可作为 50 欧姆端接负载或按需提供不同 VSWR 失配比的失配负载使用。

主要技术参数

• 阻抗：50 欧姆
• 频率范围：DC-3000 MHz
• 射频输入功率：40W
• 散热器类型：圆形
• 射频连接器：7/16、BNC、N、SMA、TNC（公头或母头可选）

VSWR 失配比说明

该系列支持多种 VSWR 失配比配置，在 50 欧姆系统中对应不同的等效负载阻抗：

• 1.0:1 端接 = 50 欧姆系统中的 50 欧姆负载
• 2.0:1 失配 = 50 欧姆系统中的 100 欧姆负载
• 3.0:1 失配 = 50 欧姆系统中的 150 欧姆负载
• 4.0:1 失配 = 50 欧姆系统中的 200 欧姆负载
• 5.0:1 失配 = 50 欧姆系统中的 250 欧姆负载

型号命名规则

对于 50T-507-XXX 型号，将 XXX 替换为所需的 VSWR 失配比数值，并在末尾添加射频连接器类型以组成完整型号。请指定连接器为公头（M）或母头（F）。

型号示例

1.0:1 端接型号示例：

• 50T-507-1.0 N M（1.0:1 端接）
• 50T-507-1.0 BNC M（1.0:1 端接）
• 50T-507-1.0 SMA M（1.0:1 端接）
• 50T-507-1.0 TNC M（1.0:1 端接）
• 50T-507-1.0 7/16 M（1.0:1 端接）

1.1:1 至 1.9:1 失配型号示例（BNC 连接器）：

• 50T-507-1.1 BNC M 至 50T-507-1.4 BNC M（公头）
• 50T-507-1.5 BNC F 至 50T-507-1.9 BNC F（母头）

2.0:1 至 2.9:1 失配型号示例（N 型连接器）：

• 50T-507-2.0 N M 至 50T-507-2.4 N M（公头）
• 50T-507-2.5 N F 至 50T-507-2.9 N F（母头）

3.0:1 至 3.9:1 失配型号示例（SMA 连接器）：

• 50T-507-3.0 SMA M 至 50T-507-3.4 SMA M（公头）
• 50T-507-3.5 SMA F 至 50T-507-3.9 SMA F（母头）

4.0:1 至 4.9:1 失配型号示例（TNC/7-16 连接器）：

• 50T-507-4.0 TNC M 至 50T-507-4.2 TNC M（公头）
• 50T-507-4.3 TNC F 至 50T-507-4.4 TNC F（母头）
• 50T-507-4.5 7/16 M 至 50T-507-4.7 7/16 M（公头）
• 50T-507-4.8 7/16 F 至 50T-507-4.9 7/16 F（母头）

5.0:1 失配型号示例：

• 50T-507-5.0 7/16 F（5.0:1 失配）
