JFW Industries 50T-704-XXX 10瓦失配负载 DC-6 GHz

产品概述

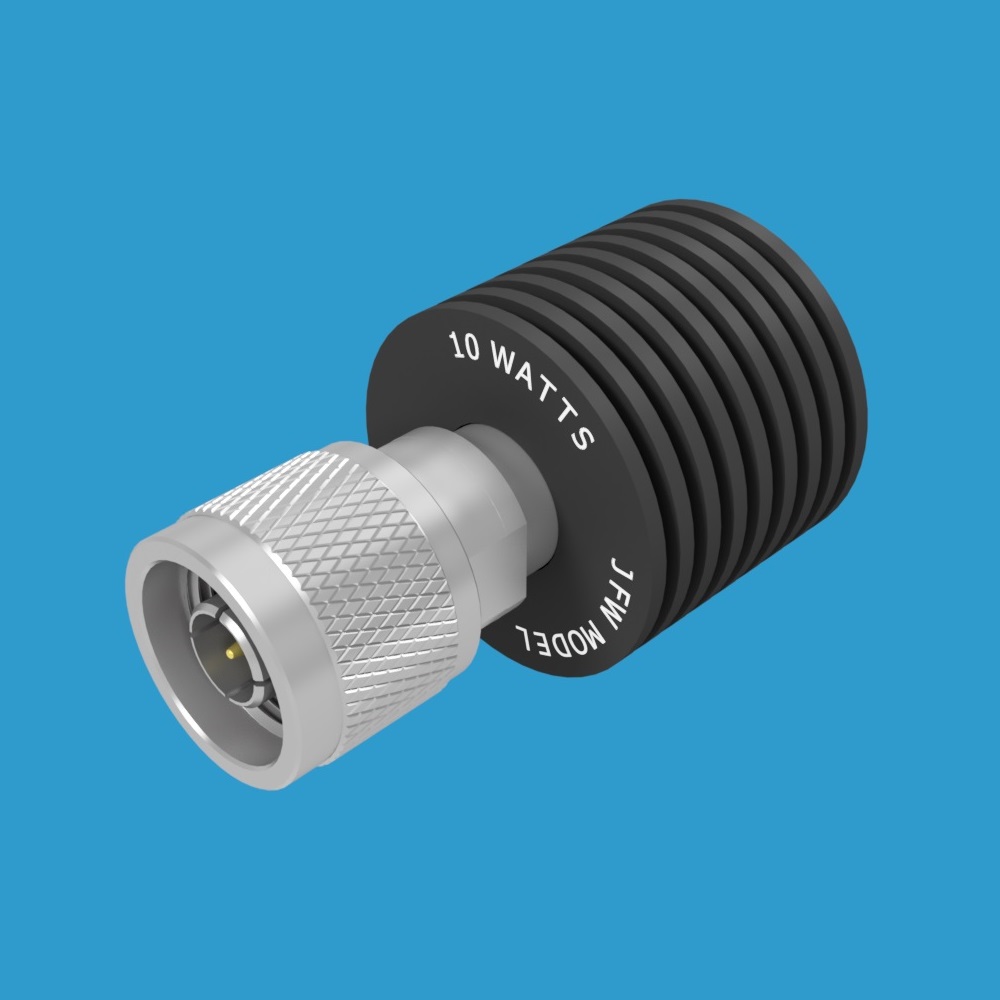

JFW Industries 50T-704-XXX 系列是一款基于50欧姆参考阻抗的失配负载（Mismatch Load），工作频率范围覆盖DC-6 GHz，额定平均输入功率为10瓦。该系列产品提供N型或SMA型连接器（公头或母头可选），广泛应用于射频系统测试与校准场景。

失配比与等效阻抗

失配负载用于在50欧姆系统中模拟特定的阻抗失配条件，以下是常见失配比对应的等效负载阻抗：

• 1.5:1 失配比 = 50欧姆系统中的75欧姆负载
• 2.0:1 失配比 = 50欧姆系统中的100欧姆负载
• 2.5:1 失配比 = 50欧姆系统中的125欧姆负载
• 3.0:1 失配比 = 50欧姆系统中的150欧姆负载

产品型号示例

该系列提供从1.2:1到3.0:1的多种失配比选项，支持N型和SMA型连接器：

• 50T-704-1.2 N M（1.2:1失配，N型公头）
• 50T-704-1.3 N M（1.3:1失配，N型公头）
• 50T-704-1.4 N M（1.4:1失配，N型公头）
• 50T-704-1.5 N M（1.5:1失配，N型公头）
• 50T-704-1.6 N M（1.6:1失配，N型公头）
• 50T-704-1.7 N M（1.7:1失配，N型公头）
• 50T-704-1.8 N M（1.8:1失配，N型公头）
• 50T-704-1.9 N F（1.9:1失配，N型母头）
• 50T-704-2.0 N F（2.0:1失配，N型母头）
• 50T-704-2.1 N F（2.1:1失配，N型母头）
• 50T-704-2.2 N F（2.2:1失配，N型母头）
• 50T-704-2.3 SMA M（2.3:1失配，SMA公头）
• 50T-704-2.4 SMA M（2.4:1失配，SMA公头）
• 50T-704-2.5 SMA M（2.5:1失配，SMA公头）
• 50T-704-2.6 SMA M（2.6:1失配，SMA公头）
• 50T-704-2.7 SMA F（2.7:1失配，SMA母头）
• 50T-704-2.8 SMA F（2.8:1失配，SMA母头）
• 50T-704-2.9 SMA F（2.9:1失配，SMA母头）
• 50T-704-3.0 SMA F（3.0:1失配，SMA母头）

核心参数

• 阻抗：50欧姆
• 频率范围：DC-6 GHz
• 额定输入功率：10瓦（平均值）
• 连接器类型：N型或SMA型（公头/母头可选）
