JFW Industries 50T-034-XXX 50W直流至1GHz终端或失配负载

产品描述

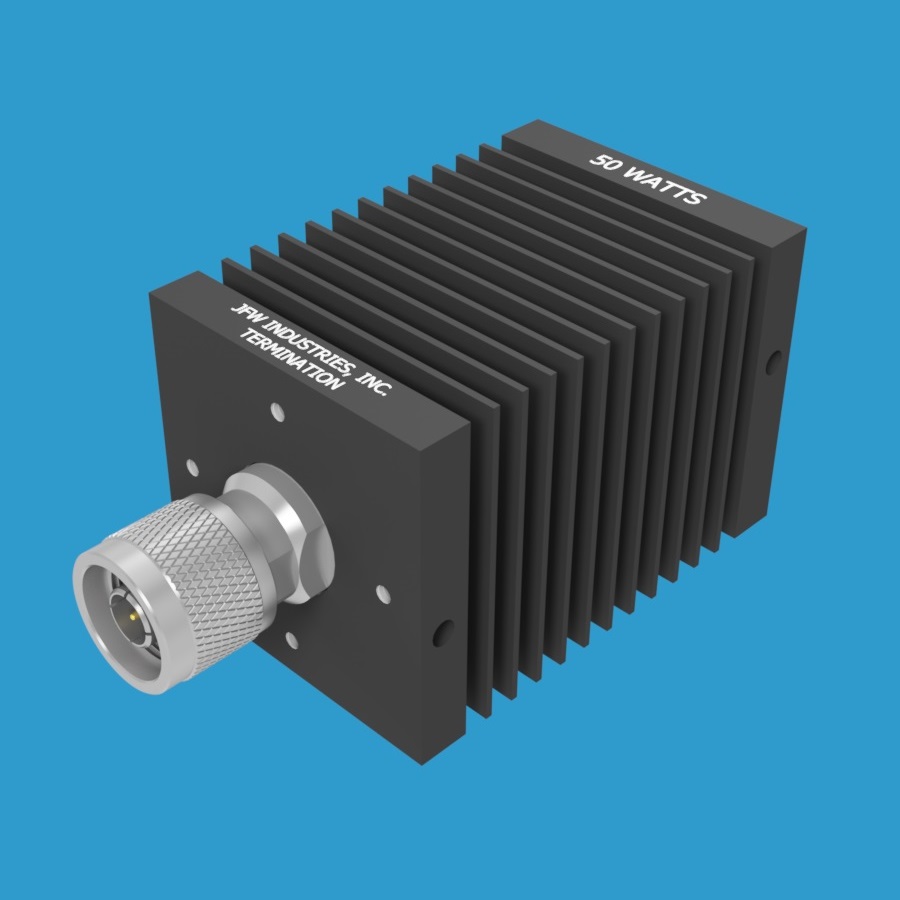

50T-034-XXX 型号可作为 50 欧姆终端或失配负载进行订购。该型号工作频率范围为 DC-1000 MHz，额定射频输入功率为 50W。其散热器的前部、后部和底部均设有螺纹安装孔。提供 50 欧姆射频连接器选项：BNC、N、SMA、TNC 或 7/16（公头或母头）。

核心参数

• 阻抗：50 Ohm
• 频率范围：DC-1000 MHz
• 射频输入功率：50 Watts
• 散热器样式：方形 (Square)

驻波比（VSWR）与阻抗对照

• 1.0:1 终端 = 50 欧姆系统中的 50 欧姆负载
• 2.0:1 失配 = 50 欧姆系统中的 100 欧姆负载
• 3.0:1 失配 = 50 欧姆系统中的 150 欧姆负载
• 4.0:1 失配 = 50 欧姆系统中的 200 欧姆负载
• 5.0:1 失配 = 50 欧姆系统中的 250 欧姆负载
• 6.0:1 失配 = 50 欧姆系统中的 300 欧姆负载
• 7.0:1 失配 = 50 欧姆系统中的 350 欧姆负载
• 8.0:1 失配 = 50 欧姆系统中的 400 欧姆负载

型号命名规则

对于 50T-034-XXX 型号，请将 XXX 替换为所需的 VSWR 失配值，并在末尾添加射频连接器类型以生成完整型号。请指定射频连接器为公头 (M) 或母头 (F)。

示例型号

1.0:1 终端示例：

• 50T-034-1.0 N M / BNC M / SMA M / TNC M / 7/16 M (公头)

1.1:1 至 1.9:1 失配示例 (BNC)：

• 50T-034-1.1 BNC M 至 50T-034-1.4 BNC M (1.1:1 至 1.4:1 失配，公头)
• 50T-034-1.5 BNC F 至 50T-034-1.9 BNC F (1.5:1 至 1.9:1 失配，母头)

2.0:1 至 3.9:1 失配示例 (N型)：

• 50T-034-2.0 N M 至 50T-034-2.9 N M (2.0:1 至 2.9:1 失配，公头)
• 50T-034-3.0 N F 至 50T-034-3.9 N F (3.0:1 至 3.9:1 失配，母头)

4.0:1 至 5.9:1 失配示例 (SMA/TNC)：

• 50T-034-4.0 SMA M 至 50T-034-4.4 SMA M (4.0:1 至 4.4:1 失配，公头)
• 50T-034-4.5 SMA F 至 50T-034-4.9 SMA F (4.5:1 至 4.9:1 失配，母头)
• 50T-034-5.0 TNC M 至 50T-034-5.4 TNC M (5.0:1 至 5.4:1 失配，公头)
• 50T-034-5.5 TNC F 至 50T-034-5.9 TNC F (5.5:1 至 5.9:1 失配，母头)

6.0:1 至 8.0:1 失配示例 (7/16)：

• 50T-034-6.0 7/16 M 至 50T-034-6.9 7/16 M (6.0:1 至 6.9:1 失配，公头)
• 50T-034-7.0 7/16 F 至 50T-034-7.9 7/16 F (7.0:1 至 7.9:1 失配，母头)
• 50T-034-8.0 7/16 F (8.0:1 失配，母头)
