JFW Industries 50T-553-XXX 30W DC-1GHz 端接或失配负载
品牌: JFW Industries
型号: 50T-553-XXX
JFW 50T-553-XXX系列是一款工作频率为DC-1000 MHz、额定功率30W的50欧姆射频端接或失配负载，支持多种连接器类型及1.0:1至8.0:1的驻波比定制。
产品详情
产品概述

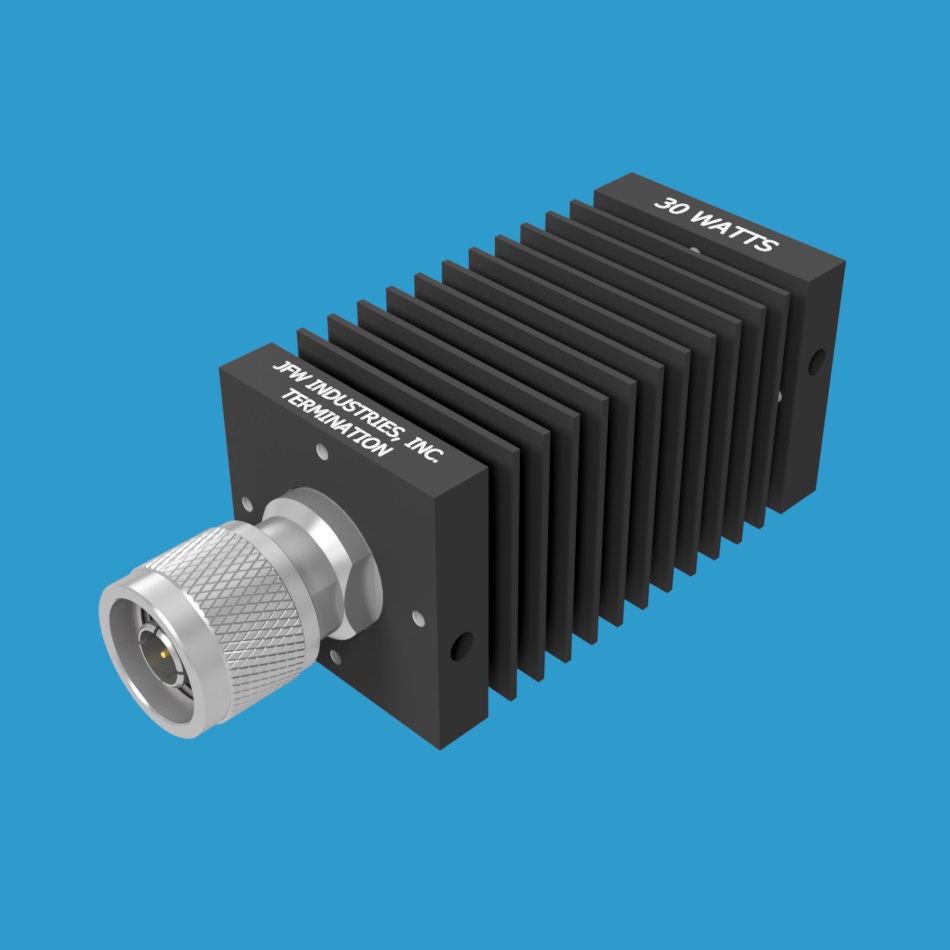

JFW Industries 推出的 50T-553-XXX 系列是一款高性能的50欧姆射频端接或失配负载。该系列产品工作频率覆盖 DC至1000 MHz，额定射频输入功率高达 30W。散热器采用方形设计，并在其前部、后部及底部均配有螺纹安装孔，便于灵活安装。
驻波比（VSWR）与阻抗对应关系
该系列可作为标准端接或特定驻波比的失配负载使用，在50欧姆系统中的对应关系如下：
- 1.0:1 端接 = 50 Ohm 负载
- 2.0:1 失配 = 100 Ohm 负载
- 3.0:1 失配 = 150 Ohm 负载
- 4.0:1 失配 = 200 Ohm 负载
- 5.0:1 失配 = 250 Ohm 负载
- 6.0:1 失配 = 300 Ohm 负载
- 7.0:1 失配 = 350 Ohm 负载
- 8.0:1 失配 = 400 Ohm 负载
型号命名规则
完整型号由基础型号 50T-553-XXX 构成。请将“XXX”替换为所需的VSWR失配比值，并在末尾添加射频连接器类型及性别（M代表公头，F代表母头）。
支持的50欧姆射频连接器类型包括：BNC、N、SMA、TNC 以及 7/16。
型号示例
- 50T-553-1.0 N M（1.0:1 端接，N型公头）
- 50T-553-1.5 BNC F（1.5:1 失配，BNC母头）
- 50T-553-2.5 N M（2.5:1 失配，N型公头）
- 50T-553-4.5 SMA M（4.5:1 失配，SMA公头）
- 50T-553-6.5 TNC F（6.5:1 失配，TNC母头）
- 50T-553-8.0 7/16 F（8.0:1 失配，7/16母头）
注：如需其他特定VSWR值及连接器组合，请参考具体数据手册获取完整型号列表。
