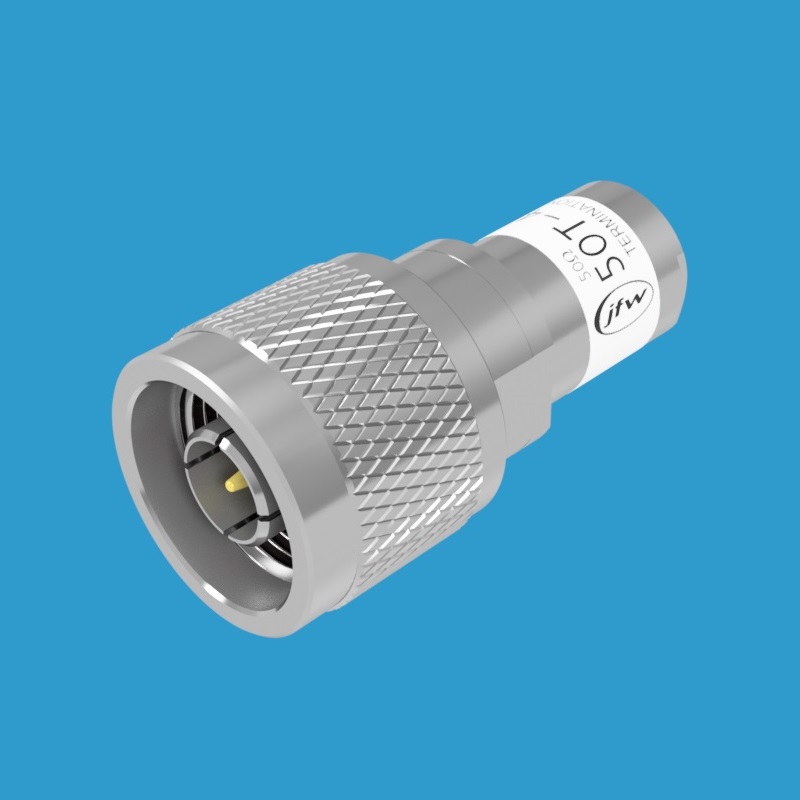

JFW 50T-464-XXX 2W DC-3GHz 射频终端/失配负载

产品概述

JFW Industries 推出的 50T-464-XXX 系列是一款多功能射频终端/失配负载，工作频率范围为 DC-3000 MHz，额定射频输入功率为 2 Watts。该型号可作为 50 Ohm 终端使用，也可作为不同驻波比的失配负载使用，广泛应用于射频测试与测量系统中。

关键参数

• 阻抗：50 Ohm
• 频率范围：DC-3000 MHz
• 射频输入功率：2 Watts
• 射频连接器类型：BNC、N、SMA、TNC（公头或母头可选）

驻波比与负载阻抗对应关系

• 1.0:1 终端：50 Ohm 系统中的 50 Ohm 负载
• 2.0:1 失配：50 Ohm 系统中的 100 Ohm 负载
• 3.0:1 失配：50 Ohm 系统中的 150 Ohm 负载
• 4.0:1 失配：50 Ohm 系统中的 200 Ohm 负载
• 5.0:1 失配：50 Ohm 系统中的 250 Ohm 负载

型号命名规则

完整型号格式为 50T-464-XXX 连接器类型 M/F，其中 XXX 替换为所需的驻波比失配值，连接器类型可选 BNC、N、SMA 或 TNC，M 表示公头，F 表示母头。

示例型号

1.0:1 终端示例：

• 50T-464-1.0 N M（N型公头，1.0:1 终端）
• 50T-464-1.0 BNC M（BNC公头，1.0:1 终端）
• 50T-464-1.0 SMA M（SMA公头，1.0:1 终端）
• 50T-464-1.0 TNC M（TNC公头，1.0:1 终端）

1.1:1 至 1.9:1 失配示例（BNC连接器）：

• 50T-464-1.1 BNC M 至 50T-464-1.4 BNC M（BNC公头）
• 50T-464-1.5 BNC F 至 50T-464-1.9 BNC F（BNC母头）

2.0:1 至 2.9:1 失配示例（N型连接器）：

• 50T-464-2.0 N M 至 50T-464-2.4 N M（N型公头）
• 50T-464-2.5 N F 至 50T-464-2.9 N F（N型母头）

3.0:1 至 3.9:1 失配示例（SMA连接器）：

• 50T-464-3.0 SMA M 至 50T-464-3.4 SMA M（SMA公头）
• 50T-464-3.5 SMA F 至 50T-464-3.9 SMA F（SMA母头）

4.0:1 至 5.0:1 失配示例（TNC连接器）：

• 50T-464-4.0 TNC M 至 50T-464-4.4 TNC M（TNC公头）
• 50T-464-4.5 TNC F 至 50T-464-4.9 TNC F（TNC母头）
• 50T-464-5.0 TNC M（TNC公头，5.0:1 失配）
