JFW Industries 50T-588-XXX 2瓦终端/失配负载 DC-1GHz

产品概述

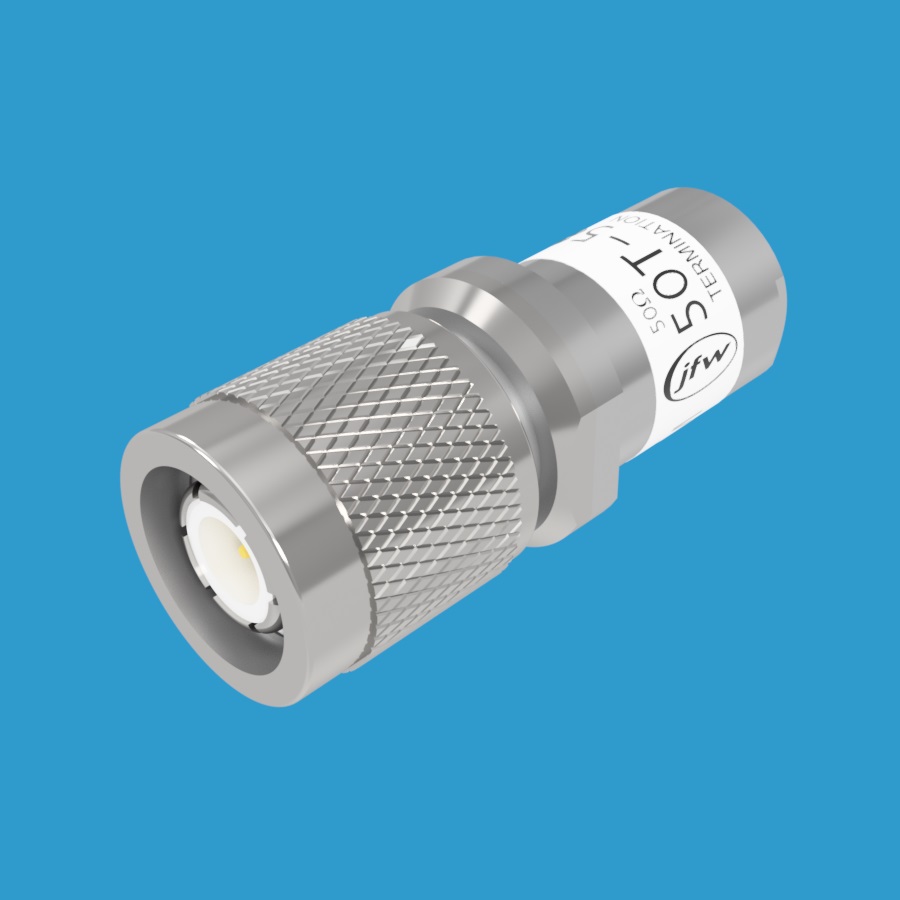

JFW Industries 型号 50T-588-XXX 是一款2瓦射频终端/失配负载，工作频率范围为 DC-1000 MHz，额定射频输入功率为 2瓦。该产品可作为50欧姆终端或失配负载订购，适用于多种射频测试和应用场景。

阻抗与失配比说明

• 1.0:1 终端 = 50欧姆系统中的50欧姆负载
• 2.0:1 失配 = 50欧姆系统中的100欧姆负载
• 3.0:1 失配 = 50欧姆系统中的150欧姆负载
• 4.0:1 失配 = 50欧姆系统中的200欧姆负载
• 5.0:1 失配 = 50欧姆系统中的250欧姆负载

射频连接器选项

该产品提供 50欧姆 射频连接器，可选类型包括：BNC、N、SMA、TNC，并支持公头（M）或母头（F）配置。

型号命名规则

对于型号 50T-588-XXX，将 XXX 替换为所需的 VSWR 失配比值，并在末尾添加射频连接器类型以创建完整型号。需指定公头（M）或母头（F）。

型号示例

• 50T-588-1.0 N M（1.0:1 终端）
• 50T-588-1.0 BNC M（1.0:1 终端）
• 50T-588-1.0 SMA M（1.0:1 终端）
• 50T-588-1.0 TNC M（1.0:1 终端）
• 50T-588-1.5 BNC F（1.5:1 失配）
• 50T-588-2.0 N M（2.0:1 失配）
• 50T-588-2.5 N F（2.5:1 失配）
• 50T-588-3.0 SMA M（3.0:1 失配）
• 50T-588-3.5 SMA F（3.5:1 失配）
• 50T-588-4.0 TNC M（4.0:1 失配）
• 50T-588-4.5 TNC F（4.5:1 失配）
• 50T-588-5.0 TNC M（5.0:1 失配）

主要参数

• 阻抗：50 欧姆
• 频率范围：DC-1000 MHz
• 射频输入功率：2 瓦
• 连接器类型：BNC、N、SMA、TNC（公头/母头）
• 失配比范围：1.0:1 至 5.0:1
