JFW 50FHAO-XXX-200 200W DC-3GHz 同轴固定衰减器
品牌: JFW Industries
型号: 50FHAO-XXX-200
JFW 50FHAO-XXX-200 是一款50欧姆同轴固定衰减器，采用圆形散热器设计，**大射频输入功率达200W，工作频率范围为DC至3000MHz。提供1dB至50dB的衰减量选择，支持多种射频连接器类型，满足各类高功率射频测试与应用需求。
产品详情
产品概述

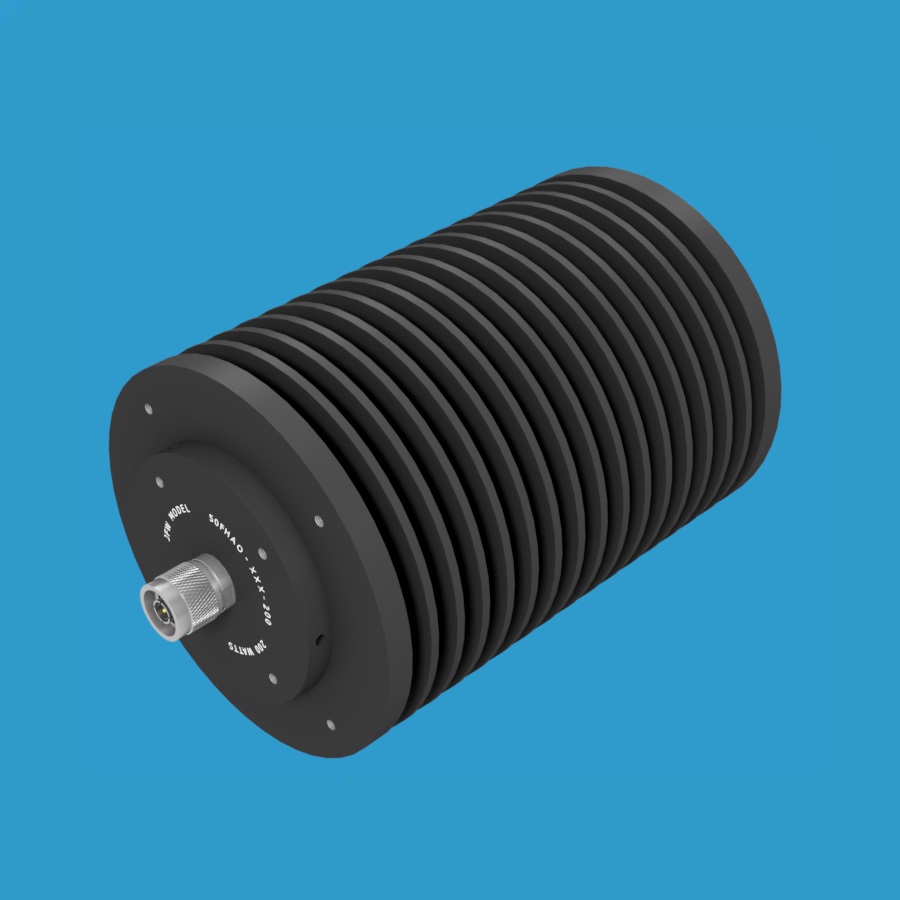

JFW 50FHAO-XXX-200 是一款50欧姆同轴固定衰减器，配备圆形散热器，最大射频输入功率高达200W，工作频率范围覆盖DC至3000MHz。该产品提供1dB至50dB的衰减量选择，散热器两端均设有安装孔，便于系统集成与固定。
核心参数
- 阻抗：50 Ohm
- 频率范围：DC - 3000 MHz
- 最大射频输入功率：200 Watts
- 衰减量范围：1 dB - 50 dB
- 散热器样式：圆形（两端带安装孔）
- 射频连接器类型：BNC, N, SMA, TNC, 4.1/9.5, 4.3/10, 7/16
型号命名规则
对于型号 50FHAO-XXX-200，请将“XXX”替换为所需的衰减量数值（如001代表1dB），并在末尾添加射频连接器类型以生成完整型号。
标准型号与连接器配置示例
N型连接器 (1dB - 5dB)：
50FHAO-001-200 N 至 50FHAO-005-200 N（N型公头/母头）
BNC连接器 (6dB - 10dB)：
50FHAO-006-200 BNC 至 50FHAO-010-200 BNC（BNC公头/母头）
TNC连接器 (11dB - 15dB)：
50FHAO-011-200 TNC 至 50FHAO-015-200 TNC（TNC公头/母头）
SMA连接器 (16dB - 20dB)：
50FHAO-016-200 SMA 至 50FHAO-020-200 SMA（SMA公头/母头）
7/16连接器 (21dB - 30dB)：
50FHAO-021-200 7/16 至 50FHAO-030-200 7/16（7/16公头/母头）
4.3-10连接器 (31dB - 40dB)：
50FHAO-031-200 4.3-10.0 至 50FHAO-040-200 4.3-10.0（4.3-10公头/母头）
4.1-9.5连接器 (41dB - 50dB)：
50FHAO-041-200 4.1-9.5 至 50FHAO-050-200 4.1-9.5（4.1-9.5公头/母头）
非标与混合连接器定制
可根据需求提供非标准和混合射频连接器配置，示例如下：
- 50FHAO-003-200 N F/F（N型母头/母头）
- 50FHAO-006-200 N M/M（N型公头/公头）
- 50FHAO-010-200 N M/SMA F（N型公头/SMA母头）
- 50FHAO-020-200 7/16 M/N F（7/16公头/N型母头）
- 50FHAO-020-200 4.1-9.5 M/N F（4.1-9.5公头/N型母头）
