JFW Industries 50FH-XXX-100 100W同轴固定衰减器 (DC-1GHz)

产品概述

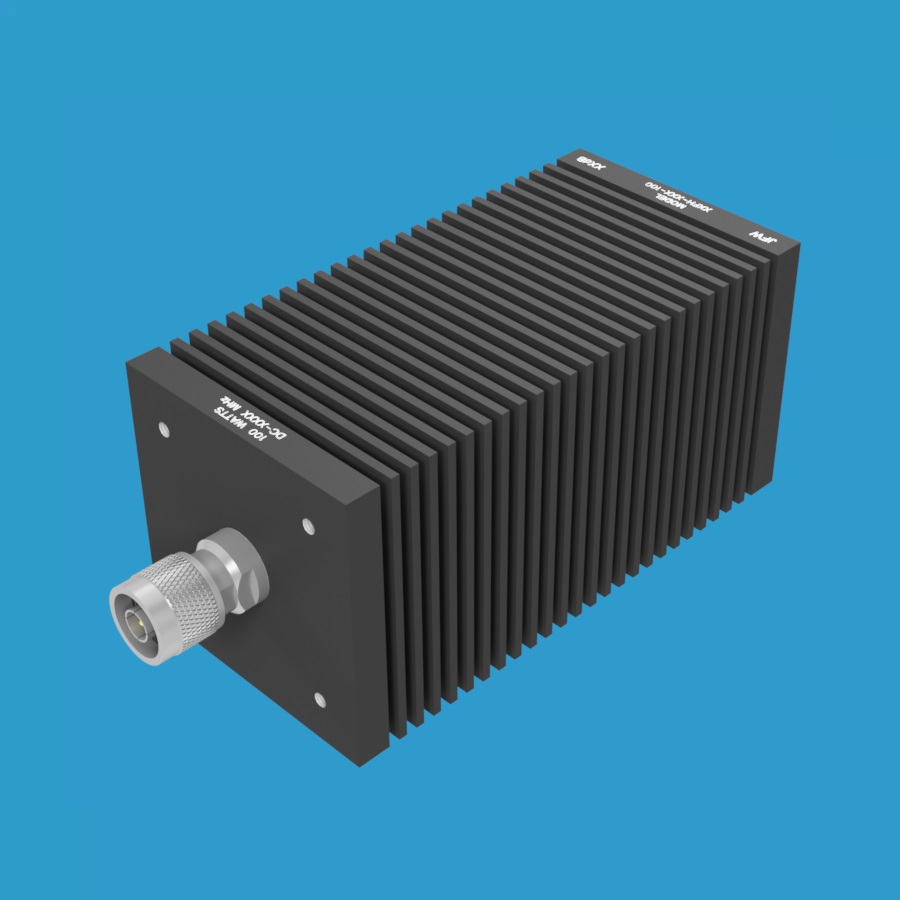

JFW Industries 50FH-XXX-100 是一款高性能的50欧姆同轴固定衰减器，最大射频输入功率高达 100 Watts，工作频率范围覆盖 DC 至 1000 MHz。该系列衰减器提供从 1dB 到 50dB 的多种衰减量选择，采用方形散热器设计，底部及两端均设有安装孔，便于系统集成与固定。

型号命名规则

对于 50FH-XXX-100 型号，请将“XXX”替换为所需的衰减量数值，并在末尾添加射频连接器类型，以生成完整的型号代码。

标准型号与连接器配置示例

以下为不同衰减量与标准连接器组合的型号示例（默认提供公头/母头配置）：

• 1dB - 5dB (N型连接器)：50FH-001-100 N 至 50FH-005-100 N
• 6dB - 10dB (BNC连接器)：50FH-006-100 BNC 至 50FH-010-100 BNC
• 11dB - 15dB (TNC连接器)：50FH-011-100 TNC 至 50FH-015-100 TNC
• 16dB - 20dB (SMA连接器)：50FH-016-100 SMA 至 50FH-020-100 SMA
• 21dB - 30dB (7/16连接器)：50FH-021-100 7/16 至 50FH-030-100 7/16
• 31dB - 40dB (4.3-10.0连接器)：50FH-031-100 4.3-10.0 至 50FH-040-100 4.3-10.0
• 41dB - 50dB (4.1-9.5连接器)：50FH-041-100 4.1-9.5 至 50FH-050-100 4.1-9.5

非标准与混合连接器配置

除标准配置外，我们还可根据客户需求提供非标准及混合射频连接器配置。以下为部分定制型号示例：

• 50FH-003-100 N F/F（N型 母头/母头）
• 50FH-006-100 N M/M（N型 公头/公头）
• 50FH-010-100 N M/SMA F（N型 公头/SMA 母头）
• 50FH-020-100 7/16 M/N F（7/16 公头/N型 母头）
• 50FH-020-100 4.1-9.5 M/N F（4.1-9.5 公头/N型 母头）

核心规格参数

• 阻抗：50 Ohm
• 频率范围：DC - 1000 MHz
• 最大射频输入功率：100 Watts
• 衰减量范围：1 dB 至 50 dB
• 散热器样式：方形（带底部及两端安装孔）
• 支持的射频连接器：BNC, N, SMA, TNC, 4.1/9.5, 4.3/10, 7/16
