JFW 50FHDQ-XXX-500 500W同轴固定衰减器

产品概述

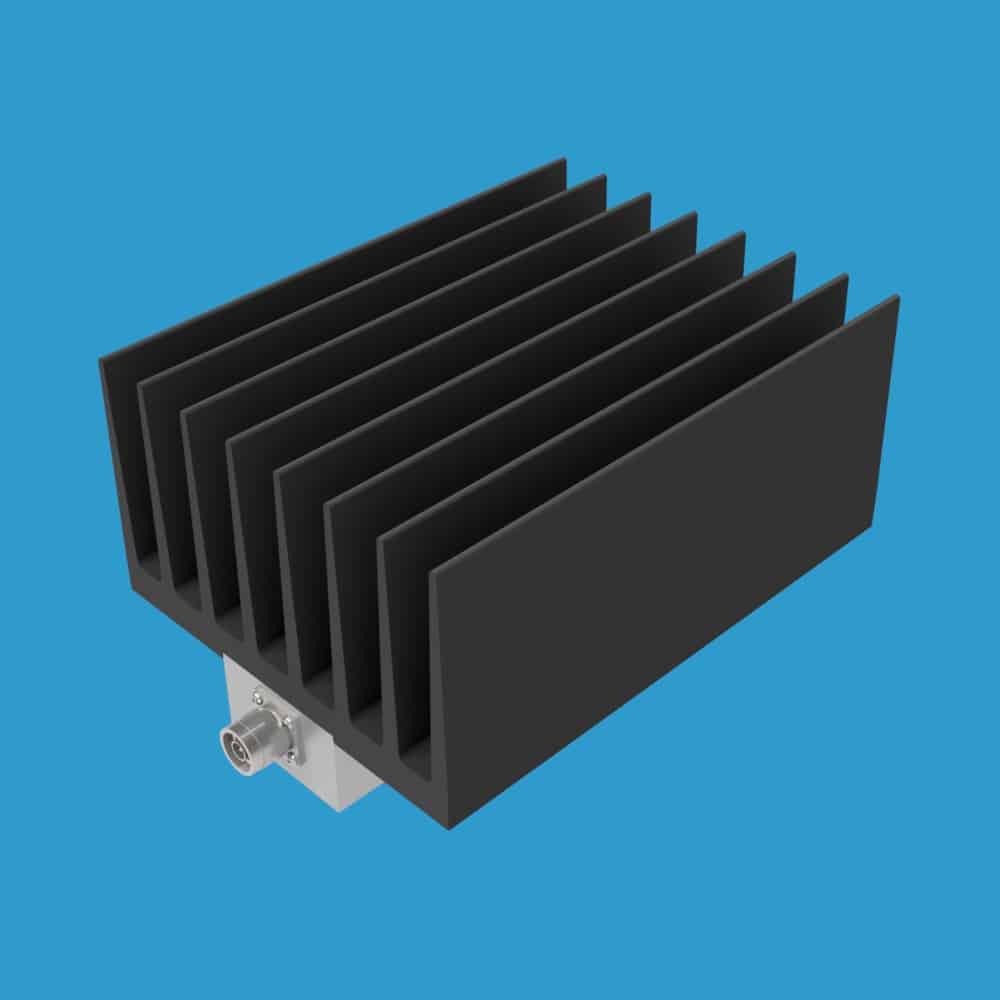

JFW Industries 50FHDQ-XXX-500 是一款50欧姆同轴固定衰减器，额定最大射频输入功率为500W，工作频率范围为DC-1000 MHz。该系列衰减器提供3dB至40dB的衰减值选择，采用方形散热片设计，适用于各类高功率射频应用场景。

主要特性

• 阻抗：50 Ohm
• 频率范围：DC-1000 MHz
• 射频输入功率：500W（单向）
• 衰减值范围：3dB - 40dB
• 散热片样式：方形
• 射频连接器：N型、TNC、7/16 DIN

安装说明

散热片底板设有安装孔，该衰减器可在任意位置安装，但安装板不可朝上放置。

型号命名规则

对于型号 50FHDQ-XXX-500，将 XXX 替换为所需的衰减值，并在末尾添加射频连接器类型以组成完整型号。

标准型号示例

N型连接器（3dB-14dB）：

• 50FHDQ-003-500 N（3dB，N型公/母）
• 50FHDQ-004-500 N（4dB，N型公/母）
• 50FHDQ-005-500 N（5dB，N型公/母）
• 50FHDQ-006-500 N（6dB，N型公/母）
• 50FHDQ-007-500 N（7dB，N型公/母）
• 50FHDQ-008-500 N（8dB，N型公/母）
• 50FHDQ-009-500 N（9dB，N型公/母）
• 50FHDQ-010-500 N（10dB，N型公/母）
• 50FHDQ-011-500 N（11dB，N型公/母）
• 50FHDQ-012-500 N（12dB，N型公/母）
• 50FHDQ-013-500 N（13dB，N型公/母）
• 50FHDQ-014-500 N（14dB，N型公/母）

TNC连接器（15dB-26dB）：

• 50FHDQ-015-500 TNC（15dB，TNC公/母）
• 50FHDQ-016-500 TNC（16dB，TNC公/母）
• 50FHDQ-017-500 TNC（17dB，TNC公/母）
• 50FHDQ-018-500 TNC（18dB，TNC公/母）
• 50FHDQ-019-500 TNC（19dB，TNC公/母）
• 50FHDQ-020-500 TNC（20dB，TNC公/母）
• 50FHDQ-021-500 TNC（21dB，TNC公/母）
• 50FHDQ-022-500 TNC（22dB，TNC公/母）
• 50FHDQ-023-500 TNC（23dB，TNC公/母）
• 50FHDQ-024-500 TNC（24dB，TNC公/母）
• 50FHDQ-025-500 TNC（25dB，TNC公/母）
• 50FHDQ-026-500 TNC（26dB，TNC公/母）

7/16 DIN连接器（27dB-40dB）：

• 50FHDQ-027-500 7/16（27dB，7/16公/母）
• 50FHDQ-028-500 7/16（28dB，7/16公/母）
• 50FHDQ-029-500 7/16（29dB，7/16公/母）
• 50FHDQ-030-500 7/16（30dB，7/16公/母）
• 50FHDQ-031-500 7/16（31dB，7/16公/母）
• 50FHDQ-032-500 7/16（32dB，7/16公/母）
• 50FHDQ-033-500 7/16（33dB，7/16公/母）
• 50FHDQ-034-500 7/16（34dB，7/16公/母）
• 50FHDQ-035-500 7/16（35dB，7/16公/母）
• 50FHDQ-036-500 7/16（36dB，7/16公/母）
• 50FHDQ-037-500 7/16（37dB，7/16公/母）
• 50FHDQ-038-500 7/16（38dB，7/16公/母）
• 50FHDQ-039-500 7/16（39dB，7/16公/母）
• 50FHDQ-040-500 7/16（40dB，7/16公/母）

非标定制配置

可根据需求提供非标及混合射频连接器配置：

• 50FHDQ-003-500 N F/F（N型母/母）
• 50FHDQ-020-500 7/16 F/F（7/16母/母）
• 50FHDQ-010-500 N M/TNC F（N型公/TNC母）
• 50FHDQ-020-500 7/16 M/N F（7/16公/N型母）
