JFW Industries 50FHDQ-XXX-500-3 500瓦同轴固定衰减器 DC-3GHz

产品概述

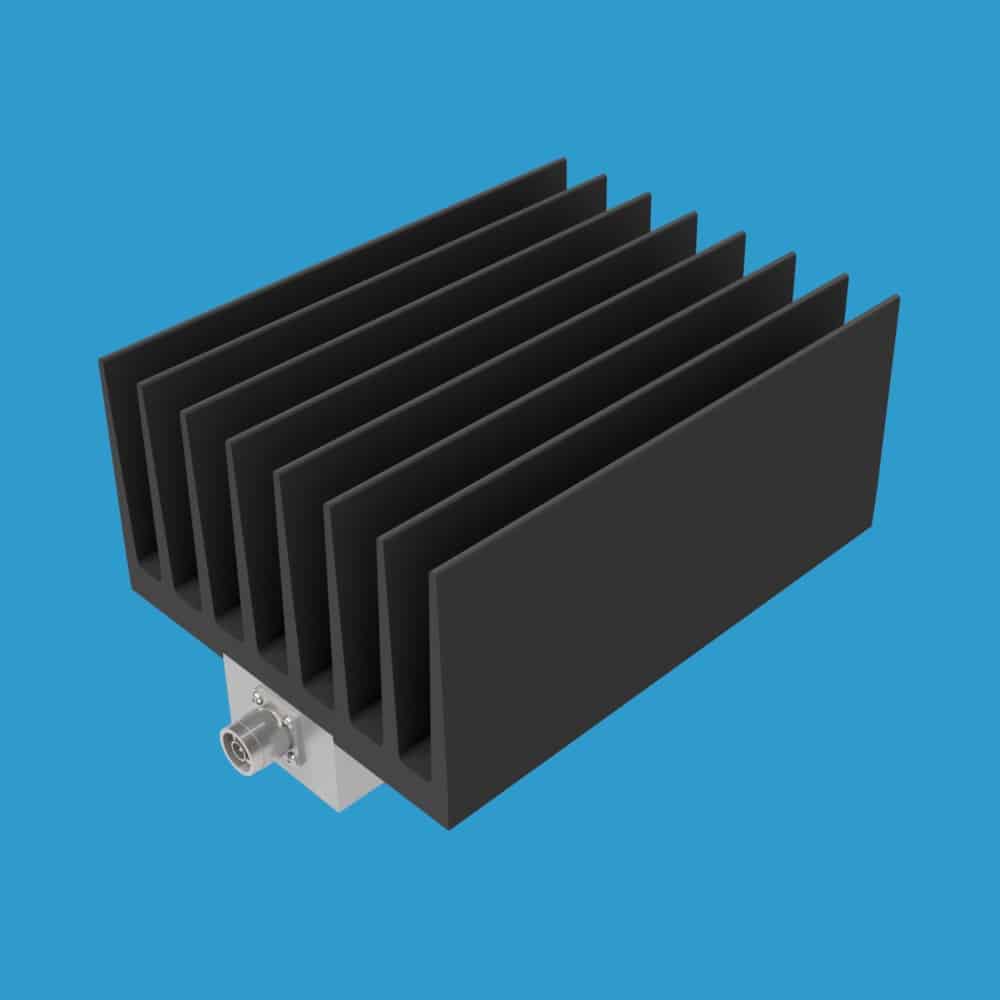

JFW Industries 50FHDQ-XXX-500-3是一款高性能50欧姆同轴固定衰减器，额定最大射频输入功率为500瓦（单向），工作频率范围覆盖DC至3000MHz。该衰减器配备方形散热片，底部底板设有安装孔，可适应多种安装位置需求。

主要技术参数

• 阻抗：50欧姆
• 频率范围：DC - 3000 MHz
• 最大射频输入功率：500瓦（单向）
• 衰减值选项：6、10、20、25、30、40、45 dB
• 散热片样式：方形（Square）
• 射频连接器：N型 或 TNC型

型号编码说明

完整型号为50FHDQ-XXX-500-3，其中XXX代表所需衰减值，末尾添加射频连接器类型以构成完整型号编号。

标准型号示例（N型连接器）

• 50FHDQ-006-500-3 N（6dB，N型公/母）
• 50FHDQ-010-500-3 N（10dB，N型公/母）
• 50FHDQ-020-500-3 N（20dB，N型公/母）
• 50FHDQ-025-500-3 N（25dB，N型公/母）
• 50FHDQ-030-500-3 N（30dB，N型公/母）
• 50FHDQ-040-500-3 N（40dB，N型公/母）
• 50FHDQ-045-500-3 N（45dB，N型公/母）

标准型号示例（TNC型连接器）

• 50FHDQ-006-500-3 TNC（6dB，TNC型公/母）
• 50FHDQ-010-500-3 TNC（10dB，TNC型公/母）
• 50FHDQ-020-500-3 TNC（20dB，TNC型公/母）
• 50FHDQ-025-500-3 TNC（25dB，TNC型公/母）
• 50FHDQ-030-500-3 TNC（30dB，TNC型公/母）
• 50FHDQ-040-500-3 TNC（40dB，TNC型公/母）
• 50FHDQ-045-500-3 TNC（45dB，TNC型公/母）

非标及混合连接器配置

可根据需求提供非标准及混合射频连接器配置，例如：

• 50FHDQ-003-500-3 N F/F（N型母/母）
• 50FHDQ-010-500-3 N M/TNC F（N型公/TNC型母）

安装说明

该衰减器可在任意位置安装，但不得将安装板朝上放置。散热片底部底板配有安装孔，便于灵活固定。
