JFW Industries 50FHDQ-XXX-300-3 300W同轴固定衰减器 (DC-3 GHz)
品牌: JFW Industries
型号: 50FHDQ-XXX-300-3
JFW Industries 50FHDQ-XXX-300-3 是一款50欧姆同轴固定衰减器，额定功率高达300W，工作频率覆盖DC至3 GHz。提供6dB至40dB多种衰减值，支持N型或TNC型连接器，采用方形散热片设计，适用于各类高功率射频应用。
产品详情
产品概述

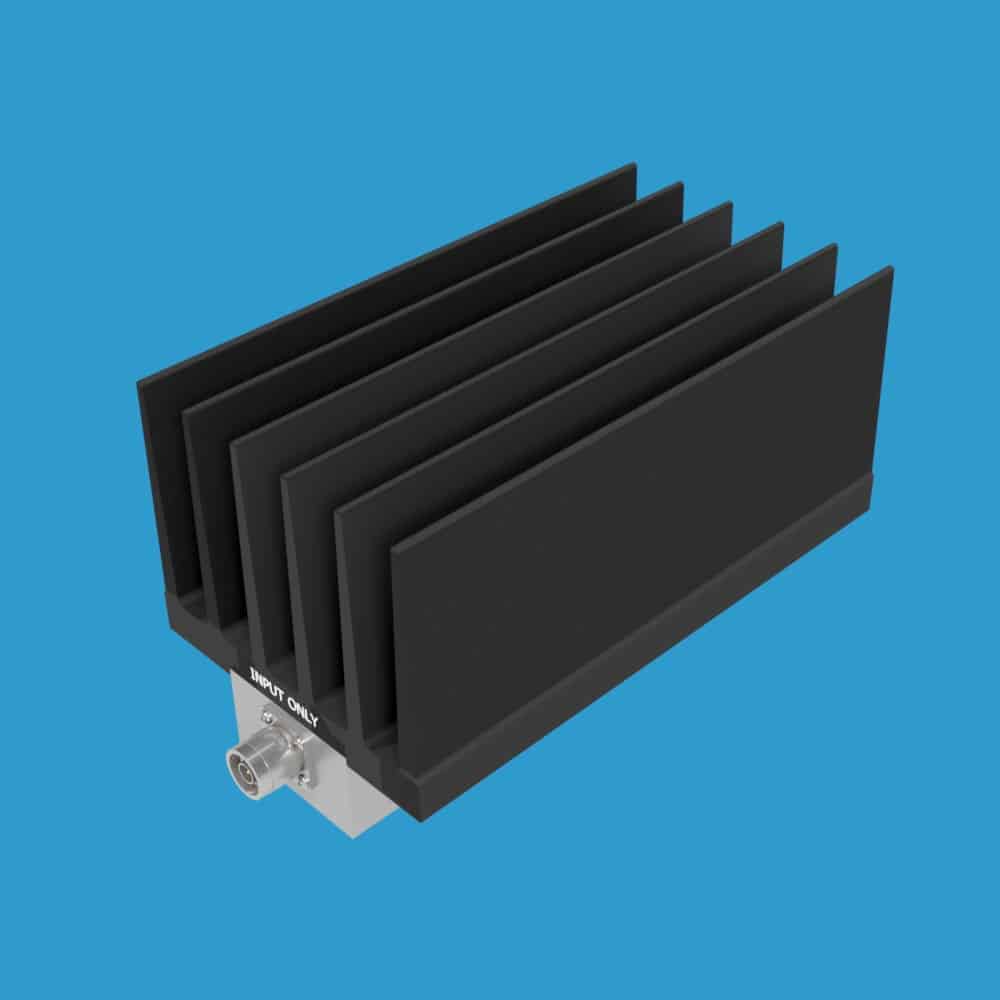

JFW Industries 推出的 50FHDQ-XXX-300-3 是一款50欧姆同轴固定衰减器，额定最大功率为300瓦（单向），工作频率范围覆盖 DC 至 3000 MHz（3 GHz）。该产品提供 6dB 至 40dB 的多种标准衰减值可选。其方形散热片底板带有安装孔，支持多方位安装（安装板朝上除外），确保在高功率环境下的稳定散热与可靠运行。
关键参数
- 阻抗：50 Ohm
- 频率范围：DC - 3 GHz
- 射频输入功率：300 Watts（单向）
- 标准衰减值：6, 10, 20, 25, 30, 40 dB
- 散热片样式：方形（Square）
- 射频连接器：N型 或 TNC型（公头或母头）
型号命名规则与示例
对于型号 50FHDQ-XXX-300-3，请将“XXX”替换为所需的衰减值，并在末尾添加射频连接器类型以生成完整型号。
N型连接器示例：
- 50FHDQ-006-300-3 N (6dB, N型公/母头)
- 50FHDQ-010-300-3 N (10dB, N型公/母头)
- 50FHDQ-020-300-3 N (20dB, N型公/母头)
- 50FHDQ-025-300-3 N (25dB, N型公/母头)
- 50FHDQ-030-300-3 N (30dB, N型公/母头)
- 50FHDQ-040-300-3 N (40dB, N型公/母头)
TNC型连接器示例：
- 50FHDQ-006-300-3 TNC (6dB, TNC型公/母头)
- 50FHDQ-010-300-3 TNC (10dB, TNC型公/母头)
- 50FHDQ-020-300-3 TNC (20dB, TNC型公/母头)
- 50FHDQ-025-300-3 TNC (25dB, TNC型公/母头)
- 50FHDQ-030-300-3 TNC (30dB, TNC型公/母头)
- 50FHDQ-040-300-3 TNC (40dB, TNC型公/母头)
非标及混合射频连接器配置（可根据需求定制）：
- 50FHDQ-003-500-3 N F/F (N型母头/母头)
- 50FHDQ-010-500-3 N M/TNC F (N型公头/TNC型母头)
