JFW Industries 50HFFE-XXX-100/12 100瓦同轴固定衰减器 DC-12.4 GHz

产品概述

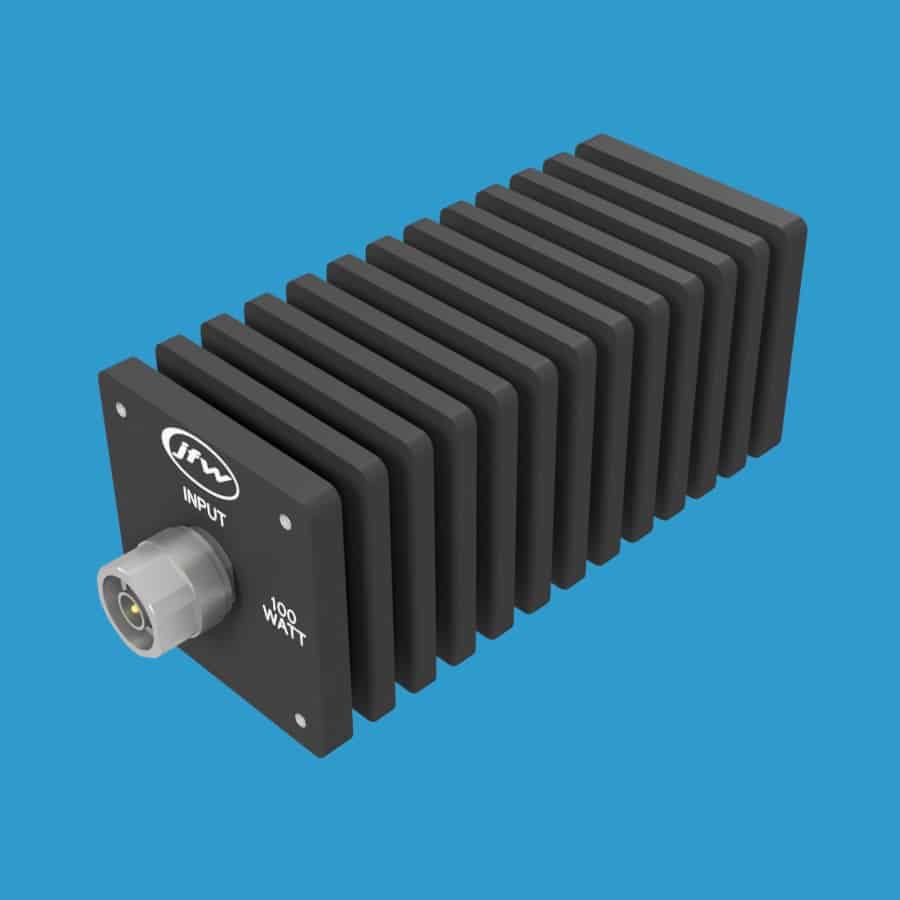

JFW Industries 50HFFE-XXX-100/12系列是一款高性能50欧姆同轴固定衰减器，额定平均输入功率达100瓦，工作频率范围覆盖DC至12.4 GHz。该型号采用方形散热器设计，提供N型或SMA射频连接器可选，广泛应用于射频测试、通信系统及实验室环境。

型号编码规则

型号50HFFE-xxx-100/12中，将"xxx"替换为所需衰减值，并在末尾添加射频连接器类型即可生成完整型号。如需选配安装支架，请在型号末尾添加-MBK后缀。

核心技术参数

• 阻抗：50欧姆
• 频率范围：DC-12.4 GHz
• 射频输入功率：100瓦（平均值）
• 衰减值可选：3、6、10、20、30、40或50 dB
• 散热器样式：方形
• 射频连接器：N型或SMA

典型型号示例

N型连接器（公/母）：

• 50HFFE-003-100/12N（3dB，N型公/母）
• 50HFFE-006-100/12N（6dB，N型公/母）
• 50HFFE-010-100/12N（10dB，N型公/母）
• 50HFFE-020-100/12N（20dB，N型公/母）
• 50HFFE-030-100/12N（30dB，N型公/母）
• 50HFFE-040-100/12N（40dB，N型公/母）
• 50HFFE-050-100/12N（50dB，N型公/母）

N型连接器（母/母）：

• 50HFFE-006-100/12N F/F（6dB，N型母/母）
• 50HFFE-010-100/12N F/F（10dB，N型母/母）
• 50HFFE-020-100/12N F/F（20dB，N型母/母）
• 50HFFE-030-100/12N F/F（30dB，N型母/母）
• 50HFFE-040-100/12N F/F（40dB，N型母/母）

SMA连接器（公/母）：

• 50HFFE-006-100/12SMA（6dB，SMA公/母）
• 50HFFE-010-100/12SMA（10dB，SMA公/母）
• 50HFFE-020-100/12SMA（20dB，SMA公/母）
• 50HFFE-030-100/12SMA（30dB，SMA公/母）
• 50HFFE-040-100/12SMA（40dB，SMA公/母）

SMA连接器（母/母）：

• 50HFFE-006-100/12SMA F/F（6dB，SMA母/母）
• 50HFFE-010-100/12SMA F/F（10dB，SMA母/母）
• 50HFFE-020-100/12SMA F/F（20dB，SMA母/母）
• 50HFFE-030-100/12SMA F/F（30dB，SMA母/母）
• 50HFFE-040-100/12SMA F/F（40dB，SMA母/母）

选配安装支架型号示例：

• 50HFFE-030-100/12N-MBK（含安装支架）
• 50HFFE-040-100/12N-MBK（含安装支架）
• 50HFFE-030-100/12N F/F-MBK（含安装支架）
• 50HFFE-040-100/12N F/F-MBK（含安装支架）
• 50HFFE-030-100/12SMA-MBK（含安装支架）
• 50HFFE-040-100/12SMA-MBK（含安装支架）
• 50HFFE-030-100/12SMA F/F-MBK（含安装支架）
• 50HFFE-040-100/12SMA F/F-MBK（含安装支架）
